形状図
尺寸・CAD
单位 : mm
特点

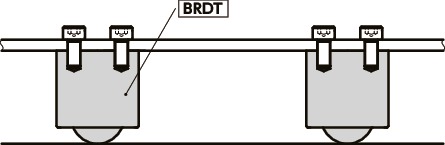

- 朝下、侧向均可使用。适用于搬运台车的脚轮等场合。
- 防尘密封防止灰尘或尘土进入内部。

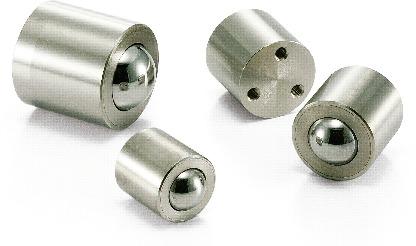

- 主体、主球、子球为钢制品。耐久性优异。
- 由于通过主体的螺孔固定，可以安装在薄板上。
材质、表面处理
| BRDT | |
|---|---|
| 主体 | S45C 无电解镀镍 |
| 主球 | SUJ2（硬度55HRC以上） |
| 子球 | SUJ2（硬度55HRC以上） |
| 支承座 | SCM415（硬度50HRC以上） |
| 防尘密封 | 毛毡 |
单位 : mm
| BRDT | |
|---|---|
| 主体 | S45C 无电解镀镍 |
| 主球 | SUJ2（硬度55HRC以上） |
| 子球 | SUJ2（硬度55HRC以上） |
| 支承座 | SCM415（硬度50HRC以上） |
| 防尘密封 | 毛毡 |
