形状図
单位 : mm
| 型号 | D | D1 | D2 | L | s | L1 | L2 | L3 | Db | d | 载荷(N) min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRPIN-20-N | 20 | 22 | 19.4 | 22.5 | 5.2 | 1.5 | 10.5 | 1.5 | 15.88 | 5.3 | 0.3 / 14 | 9.3 | CAD | 请求报价 |
特点

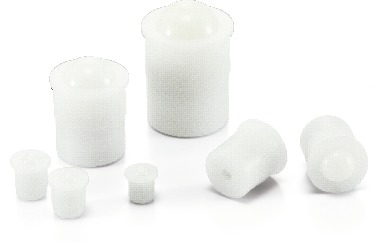

- 带有柱塞功能的球形滚子。插入型。
- 由于将主体部插入，可抑制高度。
- 固定时请使用粘接剂。
- 即使在内部弹簧的作用下存在偏载，也可均匀地承受荷重。
- 还可以作为一般的球头柱塞用于工件的固定、定位等。由于球能平滑地旋转，减少了主球和支承侧的磨损。
- 主体、主球均为聚缩醛制品。不会损伤工件。
- 带排水孔。适用于需要洗净的食品生产线等场合。
材质、表面处理
| BRPIN-N | |
|---|---|
| 主体 | 聚缩醛（白） |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C（硬度55HRC以上） |
| 间隔体 | 聚缩醛（白） |
| 弹簧 | SUS631J1 |
用途
搬运/工件的固定・定位/扭矩限制器/分度使用注意事项

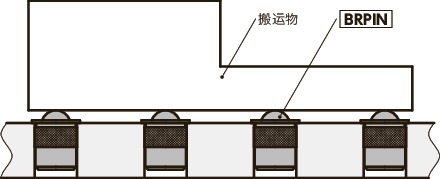

本品为插入型。与安装孔的配合请采用间隙配合。使用例
存在偏载时。
