形状図
尺寸・CAD
单位 : mm
| 型号 | D | D1 | L | s | L1 | L2 | Db | 载荷(N) min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BRPPS-14-S | 14 | 16 | 14 | 1.5 | 1.5 | 1.5 | 5.56 | 23 / 30 | 16 | CAD | 请求报价 |
| BRPPS-18-S | 18 | 20 | 17 | 2.5 | 1.5 | 2 | 8.73 | 24 / 38 | 31 | CAD | 请求报价 |
| BRPPS-22-S | 22 | 24 | 21.5 | 3.5 | 1.5 | 2 | 10.32 | 24 / 55 | 55 | CAD | 请求报价 |
特点

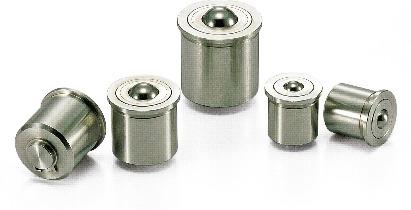

- 带有柱塞功能的球形滚子。压入型。
- 由于将主体部压入，可抑制高度。
- 即使在内部弹簧的作用下存在偏载，也可均匀地承受荷重。
- 还可以作为一般的球头柱塞用于工件的固定、定位等。由于球能平滑地旋转，减少了主球和支承侧的磨损。
- 安装孔的建议公差为H7。
材质、表面处理
| BRPPS-S | |
|---|---|
| 主体 | SUS304 |
| 主球 | SUS440C（硬度55HRC以上） |
| 子球 | SUS440C（硬度55HRC以上） |
| 间隔体 | SUS304 |
| 外壳 | SUS304 |
| 弹簧 | SUS631J1 |
用途
搬运/工件的固定・定位/扭矩限制器/分度使用注意事项
- 只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。

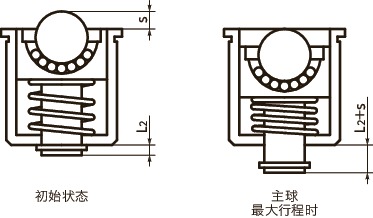

- 可以移动主球的行程部分、底部。请注意安装孔的深度。
