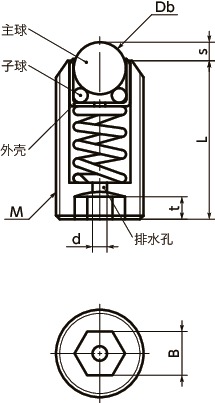

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | s | Db | B | t | d | 载荷(N) min./max. |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRPSS-12-N | M12 | 1.75 | 20 | 2.3 | 7.14 | 6 | 3 | 3 | 16.1 / 46.9 | 8.1 | CAD | 请求报价 |
特点
- 带有柱塞功能的球形滚子。固定螺丝型。
- 即使在内部弹簧的作用下存在偏载，也可均匀地承受荷重。
-
还可以作为一般的球头柱塞用于工件的固定、定位等。由于球能平滑地旋转，减少了主球和支承侧的磨损。

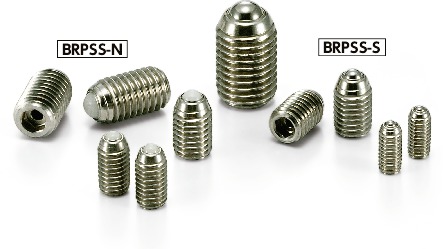

BRPSS-S----全不锈钢
BRPSS-N----主球：聚缩醛 - 带排水孔。适用于需要清洁的食品生产线等场合。
材质、表面处理
| BRPSS-N | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C（硬度55HRC以上） |
| 外壳 | SUS304 |
| 弹簧 | SUS631J1 |

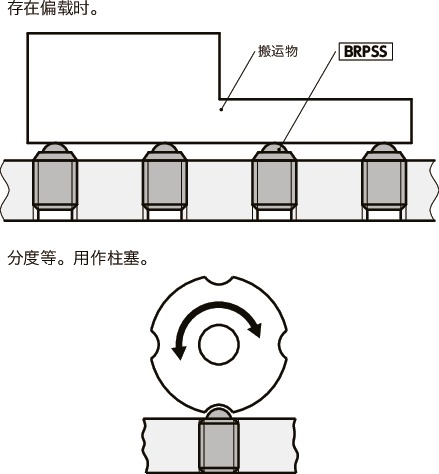

用途
搬运/工件的固定・定位/扭矩限制器/分度使用例
