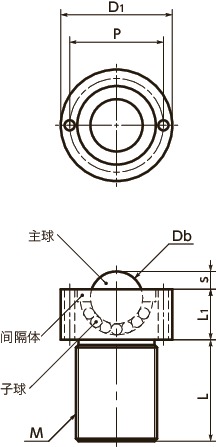

形状図
单位 : mm
| 型号 | 承受载荷（N） | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | s | D1 | Db | P | 适用扳手 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRUCS-12-N | 55 | M12 | 1.75 | 15 | 11 | 3.5 | 22 | 10.32 | 18.5 | BRW-12 | 38 | CAD | 请求报价 |

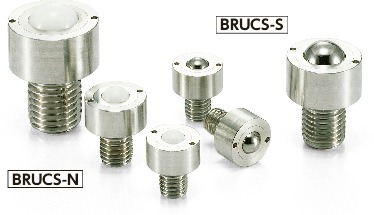

特点
- 圆型朝上用球形滚子。主体为不锈钢制品。
- 请使用专用扳手BRW进行安装、拆卸。
- 由于无需扳钳的空间，可邻接安装。
材质、表面处理
| BRUCS-N | |
|---|---|
| 主体 | SUS304 |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C （硬度55HRC以上） |
| 间隔体 | SUS304 |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项

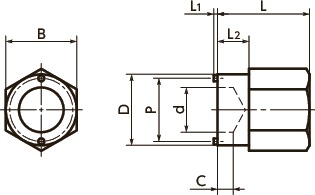

只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。专用扳手
