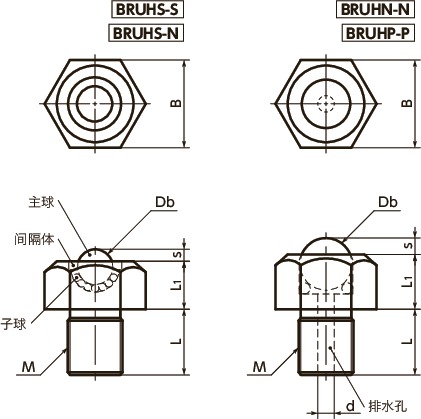

形状図
尺寸・CAD
单位 : mm
| 型号 | 承受载荷（N） | M（粗牙） 螺纹公称直径 |
螺距 | L | L1 | s | Db | B | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BRUHS-5-S | 12 | M5 | 0.8 | 6 | 5 | 1.1 | 4 | 8 | 2.6 | CAD | 请求报价 |
| BRUHS-6-S | 14 | M6 | 1 | 8 | 6 | 1.2 | 4.76 | 10 | 4.8 | CAD | 请求报价 |
| BRUHS-8-S | 41 | M8 | 1.25 | 10 | 7 | 1.5 | 5.56 | 13 | 10 | CAD | 请求报价 |
| BRUHS-10-S | 55 | M10 | 1.5 | 12 | 10 | 2.5 | 8.73 | 17 | 24 | CAD | 请求报价 |
| BRUHS-12-S | 62 | M12 | 1.75 | 15 | 11 | 3.5 | 10.32 | 19 | 35 | CAD | 请求报价 |
| BRUHS-16-S | 343 | M16 | 2 | 20 | 15 | 5.3 | 15.87 | 24 | 83 | CAD | 请求报价 |
| BRUHS-20-S | 412 | M20 | 2.5 | 25 | 18 | 6.3 | 19.05 | 30 | 158 | CAD | 请求报价 |
特点

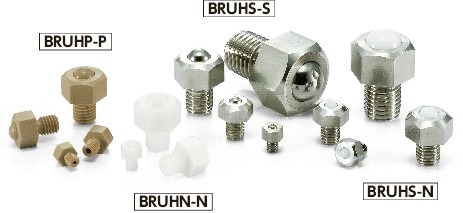

- 六角螺栓型朝上用球形滚子。可以用扳钳安装、拆卸。
- 主体和主球可从不锈钢、聚缩醛、PEEK的组合中选择。
- BRUHP-P适用于FPD制造装置、半导体制造装置等需要具备无尘、耐热、耐药性的环境。
- BRUHN-N BRUHP-P带排水孔。适用于需要洗净的食品生产线等场合。
- BRUHS的摩擦系数小，可以用更小的力量搬运工件。
材质、表面处理
| BRUHS-S | |
|---|---|
| 主体 | SUS304 |
| 主球 | SUS440C （硬度55HRC以上） |
| 子球 | SUS440C （硬度55HRC以上） |
| 间隔体 | SUS304 |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项
- BRUHS朝下、侧向使用时，可能会导致商品破损或球工作不良。
- BRUHN-N BRUHP-P朝上、朝下、侧向均可使用。

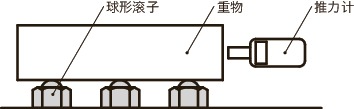

起动摩擦系数测量
在3个球形滚子上装载达到最大承受载荷的重物（SS400，表面研磨），用推力计测量重物开始移动的力量，计算起动摩擦系数μ。
| 型号 | 起动摩擦 系数μ |
|---|---|
| BRUHS-S（主体・主球：不锈钢） | 0.03 |
| BRUHS-N（主体：不锈钢/主球：聚缩醛） | 0.04 |
| BRUHN-N（主体・主球：聚缩醛） | 0.08 |
| BRUHP-P（主体・主球：PEEK） | 0.08 |
表中数值非保证值，仅供参考。
