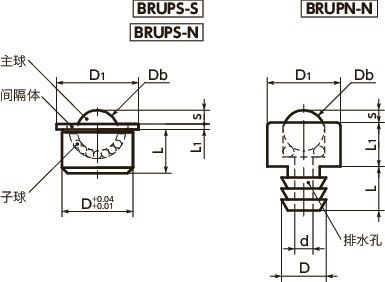

形状図
尺寸・CAD
单位 : mm
| 型号 | 承受载荷（N） | D | D1 | L | L1 | s | Db | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| BRUPS-7.5-N | 6 | 7.5 | 9 | 4 | 1 | 1.1 | 4 | 1.4 | CAD | 请求报价 |
| BRUPS-9-N | 7 | 9 | 11 | 5 | 1 | 1.2 | 4.76 | 3.1 | CAD | 请求报价 |
| BRUPS-11-N | 27 | 11 | 13 | 6 | 1 | 1.5 | 5.56 | 5.1 | CAD | 请求报价 |
| BRUPS-15-N | 34 | 15 | 17 | 9 | 1 | 2.5 | 8.73 | 11 | CAD | 请求报价 |
| BRUPS-18-N | 55 | 18 | 20 | 10 | 1 | 3.5 | 10.32 | 18 | CAD | 请求报价 |
| BRUPS-24-N | 69 | 24 | 26 | 14 | 1.5 | 5.3 | 15.87 | 42 | CAD | 请求报价 |
| BRUPS-30-N | 82 | 30 | 32 | 17 | 2 | 6.3 | 19.05 | 84 | CAD | 请求报价 |
特点

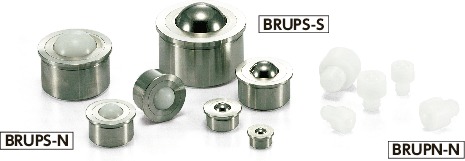

- 压入型朝上用球形滚子。
- BRUPS由于将主体部压入，可抑制高度。
- 安装孔的建议公差为H7。
- 主体和主球可从不锈钢、聚缩醛的组合中选择。
-
BRUPS的摩擦系数小，可以用更小的力量搬运工件。
⇒球形滚子 - BRUPN-N带排水孔。适用于需要洗净的食品生产线等场合。
材质、表面处理
| BRUPS-N | |
|---|---|
| 主体 | SUS304 |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C（硬度55HRC以上） |
| 间隔体 | SUS304 |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项
- BRUPS只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。
- BRUPN-N朝上、朝下、侧向均可使用。
