形状図
尺寸・CAD
单位 : mm
| 型号 | D1 | D | L | s | t1 | Db | R | M（粗牙） 螺纹公称直径 |
螺距 | h | P | 承受载荷（N） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRURS-22-N | 22 | 14 | 9.5 | 2.5 | 2 | 8.73 | 10 | M3 | 0.5 | 4.5 | 16 | 34 | 20 | CAD | 请求报价 |
| BRURS-28-N | 28 | 17.5 | 11.5 | 3.5 | 2.5 | 10.32 | 10.5 | M3 | 0.5 | 4.5 | 22 | 55 | 42 | CAD | 请求报价 |
| BRURS-36-N | 36 | 23 | 14.7 | 5.3 | 3 | 15.88 | 14 | M4 | 0.7 | 6 | 28 | 69 | 85 | CAD | 请求报价 |
| BRURS-42-N | 42 | 28 | 18.7 | 6.3 | 4 | 19.05 | 20 | M4 | 0.7 | 6 | 34 | 82 | 192 | CAD | 请求报价 |
特点
- 圆型朝上用球形滚子。主体为不锈钢制品。
- 由于是半圆状，没有角部，工件即使接触到球形滚子主体也不易受损。
材质、表面处理
| BRURS-N | |
|---|---|
| 主体 | SUS304 |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C （硬度55HRC以上） |
| 间隔体 | SUS304 |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项

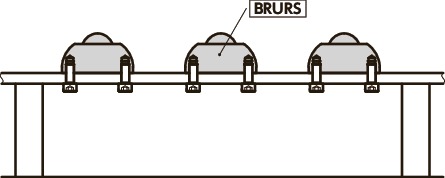

只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。由于使用主体的螺丝孔固定，因此可安装在薄板上。
