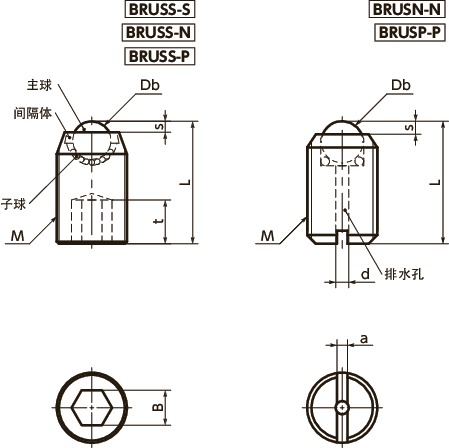

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | s | Db | a | d | 承受载荷（N） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BRUSP-8-P | M8 | 1.25 | 14 | 1.5 | 4.76 | 1.5 | 1.2 | 2 | 0.68 | CAD | 请求报价 |
| BRUSP-10-P | M10 | 1.5 | 16 | 2 | 6.35 | 1.5 | 2.5 | 5 | 1.5 | CAD | 请求报价 |
| BRUSP-12-P | M12 | 1.75 | 20 | 2.5 | 7.94 | 2 | 3 | 6 | 2 | CAD | 请求报价 |
| BRUSP-16-P | M16 | 2 | 25 | 3 | 9.53 | 2 | 3.5 | 8 | 4.8 | CAD | 请求报价 |
特点
- 固定螺丝型朝上用球形滚子。

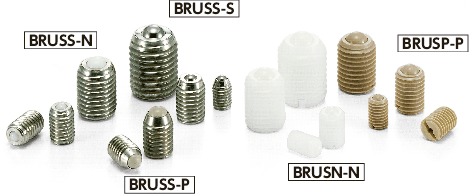

- 丰富的产品阵容。主体和主球可从不锈钢、聚缩醛、PEEK的组合中选择。
-
BRUSS的摩擦系数小，可以用更小的力量搬运工件。
⇒球形滚子 - BRUSP-P适用于FPD制造装置、半导体制造装置等需要具备无尘、耐热、耐药性的环境。
- BRUSN-N BRUSP-P带排水孔。适用于需要洗净的食品生产线等场合。
材质、表面处理
| BRUSP-P | |
|---|---|
| 主体 | PEE（聚醚醚酮）（淡茶） |
| 主球 | PEEK（聚醚醚酮）（淡茶） |
| 子球 | SUS440C（硬度55HRC以上） |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项
- BRUSS只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。
- BRUSN-N BRUSP-P朝上、朝下、侧向均可使用。
