形状図
单位 : mm
| 型号 | 承受载荷（N） | M（粗牙） 螺纹公称直径 |
螺距 | L | s | Db | B | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BRUSS-12-N | 27 | M12 | 1.75 | 20 | 1.5 | 5.56 | 6 | 8 | 10 | CAD | 请求报价 |
特点

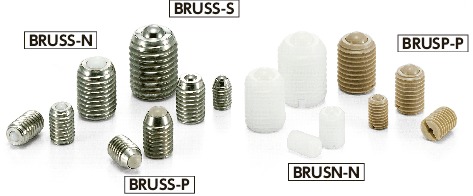

- 固定螺丝型朝上用球形滚子。
- 丰富的产品阵容。主体和主球可从不锈钢、聚缩醛、PEEK的组合中选择。
-
BRUSS的摩擦系数小，可以用更小的力量搬运工件。
⇒球形滚子 - BRUSP-P适用于FPD制造装置、半导体制造装置等需要具备无尘、耐热、耐药性的环境。
- BRUSN-N BRUSP-P带排水孔。适用于需要洗净的食品生产线等场合。
材质、表面处理
| BRUSS-N | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 主球 | 聚缩醛（白） |
| 子球 | SUS440C（硬度55HRC以上） |
| 间隔体 | SUS304 |
用途
FPD制造装置/半导体制造装置/食品生产线/包装线使用注意事项
- BRUSS只能朝上使用。朝下、侧向使用时，可能会导致商品破损或球工作不良。
- BRUSN-N BRUSP-P朝上、朝下、侧向均可使用。
