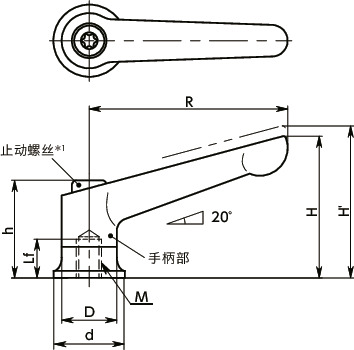

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | H | H' | h | d | D | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDBF-6-BK | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | BK | CAD | 请求报价 |
| LDBF-6-SG | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | SG | CAD | 请求报价 |
| LDBF-6-OR | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | OR | CAD | 请求报价 |
| LDBF-6-RD | M6 | 1 | 12.5 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 95 | RD | CAD | 请求报价 |
| LDBF-8-BK | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | BK | CAD | 请求报价 |
| LDBF-8-SG | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | SG | CAD | 请求报价 |
| LDBF-8-OR | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | OR | CAD | 请求报价 |
| LDBF-8-RD | M8 | 1.25 | 14 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 140 | RD | CAD | 请求报价 |
| LDBF-10-BK | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | BK | CAD | 请求报价 |
| LDBF-10-SG | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | SG | CAD | 请求报价 |
| LDBF-10-OR | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | OR | CAD | 请求报价 |
| LDBF-10-RD | M10 | 1.5 | 18 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 210 | RD | CAD | 请求报价 |
| LDBF-12-BK | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | BK | CAD | 请求报价 |
| LDBF-12-SG | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | SG | CAD | 请求报价 |
| LDBF-12-OR | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | OR | CAD | 请求报价 |
| LDBF-12-RD | M12 | 1.75 | 26.5 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 356 | RD | CAD | 请求报价 |
材质、表面处理
| LDBF | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 氮化处理（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
特点
- 内置轴向轴承。通过减少座面的摩擦，约以平时一半的紧固扭矩获得相同的紧固力。
- 能以较轻的力度实施紧固，减轻作业人员负担，推荐用于反复拆装的部位。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

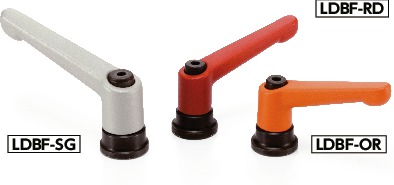

- 手柄部的颜色分为4种。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
