Nabeya Bi-tech

  • 夹紧手柄

强力夹紧手柄（外螺纹）

Power Clamp Lever

LDBM

安全注意事项使用方法

符号RoHS指令

LDBM强力夹紧手柄（外螺纹）

形状図

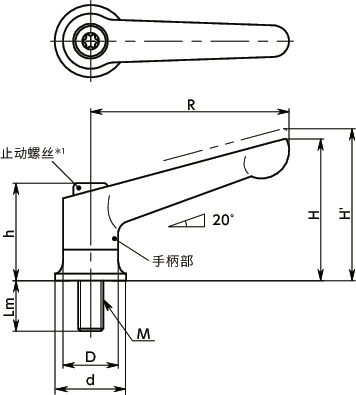

LDBM强力夹紧手柄（外螺纹）寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
Lm
所有
20
27
21
36
29
47
34
50
57
65
85
主体
颜色
所有
BK
SG
OR
RD

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h d D 齿数 最大载荷＊1
（N）		 最大紧固力＊1
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDBM-6-20-BK M6 1 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100 BK CAD 请求报价
LDBM-6-20-SG M6 1 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100 SG CAD 请求报价
LDBM-6-20-OR M6 1 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100 OR CAD 请求报价
LDBM-6-20-RD M6 1 20 63 48.5 52.5 34.5 24 17.5 24 36 5.5 100 RD CAD 请求报价
LDBM-6-27-BK M6 1 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103 BK CAD 请求报价
LDBM-6-27-SG M6 1 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103 SG CAD 请求报价
LDBM-6-27-OR M6 1 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103 OR CAD 请求报价
LDBM-6-27-RD M6 1 27 63 48.5 52.5 34.5 24 17.5 24 36 5.5 103 RD CAD 请求报价
LDBM-8-21-BK M8 1.25 21 78 58.5 62.5 39.5 25 21 26 70 10 160 BK CAD 请求报价
LDBM-8-21-SG M8 1.25 21 78 58.5 62.5 39.5 25 21 26 70 10 160 SG CAD 请求报价
LDBM-8-21-OR M8 1.25 21 78 58.5 62.5 39.5 25 21 26 70 10 160 OR CAD 请求报价
LDBM-8-21-RD M8 1.25 21 78 58.5 62.5 39.5 25 21 26 70 10 160 RD CAD 请求报价
LDBM-8-36-BK M8 1.25 36 78 58.5 62.5 39.5 25 21 26 70 10 170 BK CAD 请求报价
LDBM-8-36-SG M8 1.25 36 78 58.5 62.5 39.5 25 21 26 70 10 170 SG CAD 请求报价
LDBM-8-36-OR M8 1.25 36 78 58.5 62.5 39.5 25 21 26 70 10 170 OR CAD 请求报价
LDBM-8-36-RD M8 1.25 36 78 58.5 62.5 39.5 25 21 26 70 10 170 RD CAD 请求报价
LDBM-10-29-BK M10 1.5 29 92 68.5 72.5 46.5 30 24 28 120 16 220 BK CAD 请求报价
LDBM-10-29-SG M10 1.5 29 92 68.5 72.5 46.5 30 24 28 120 16 220 SG CAD 请求报价
LDBM-10-29-OR M10 1.5 29 92 68.5 72.5 46.5 30 24 28 120 16 220 OR CAD 请求报价
LDBM-10-29-RD M10 1.5 29 92 68.5 72.5 46.5 30 24 28 120 16 220 RD CAD 请求报价
LDBM-10-47-BK M10 1.5 47 92 68.5 72.5 46.5 30 24 28 120 16 223 BK CAD 请求报价
LDBM-10-47-SG M10 1.5 47 92 68.5 72.5 46.5 30 24 28 120 16 223 SG CAD 请求报价
LDBM-10-47-OR M10 1.5 47 92 68.5 72.5 46.5 30 24 28 120 16 223 OR CAD 请求报价
LDBM-10-47-RD M10 1.5 47 92 68.5 72.5 46.5 30 24 28 120 16 223 RD CAD 请求报价
LDBM-12-34-BK M12 1.75 34 108 82 87 56.5 35 30 30 180 23 366 BK CAD 请求报价
LDBM-12-34-SG M12 1.75 34 108 82 87 56.5 35 30 30 180 23 366 SG CAD 请求报价
LDBM-12-34-OR M12 1.75 34 108 82 87 56.5 35 30 30 180 23 366 OR CAD 请求报价
LDBM-12-34-RD M12 1.75 34 108 82 87 56.5 35 30 30 180 23 366 RD CAD 请求报价
LDBM-12-50-BK M12 1.75 50 108 82 87 56.5 35 30 30 180 23 382 BK CAD 请求报价
LDBM-12-50-SG M12 1.75 50 108 82 87 56.5 35 30 30 180 23 382 SG CAD 请求报价
LDBM-12-50-OR M12 1.75 50 108 82 87 56.5 35 30 30 180 23 382 OR CAD 请求报价
LDBM-12-50-RD M12 1.75 50 108 82 87 56.5 35 30 30 180 23 382 RD CAD 请求报价
LDBM-12-57-BK M12 1.75 57 108 82 87 56.5 35 30 30 180 23 389 BK CAD 请求报价
LDBM-12-57-SG M12 1.75 57 108 82 87 56.5 35 30 30 180 23 389 SG CAD 请求报价
LDBM-12-57-OR M12 1.75 57 108 82 87 56.5 35 30 30 180 23 389 OR CAD 请求报价
LDBM-12-57-RD M12 1.75 57 108 82 87 56.5 35 30 30 180 23 389 RD CAD 请求报价
LDBM-12-65-BK M12 1.75 65 108 82 87 56.5 35 30 30 180 23 397 BK CAD 请求报价
LDBM-12-65-SG M12 1.75 65 108 82 87 56.5 35 30 30 180 23 397 SG CAD 请求报价
LDBM-12-65-OR M12 1.75 65 108 82 87 56.5 35 30 30 180 23 397 OR CAD 请求报价
LDBM-12-65-RD M12 1.75 65 108 82 87 56.5 35 30 30 180 23 397 RD CAD 请求报价
LDBM-12-85-BK M12 1.75 85 108 82 87 56.5 35 30 30 180 23 417 BK CAD 请求报价
LDBM-12-85-SG M12 1.75 85 108 82 87 56.5 35 30 30 180 23 417 SG CAD 请求报价
LDBM-12-85-OR M12 1.75 85 108 82 87 56.5 35 30 30 180 23 417 OR CAD 请求报价
LDBM-12-85-RD M12 1.75 85 108 82 87 56.5 35 30 30 180 23 417 RD CAD 请求报价

＊1：　最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDBM
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
氮化处理（黑）
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝或SWPB

特点

  • 内置轴向轴承。通过减少座面的摩擦，约以平时一半的紧固扭矩获得相同的紧固力。　
  • 能以较轻的力度实施紧固，减轻作业人员负担，推荐用于反复拆装的部位。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部的颜色分为4种。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红

1分钟即可掌握！夹紧手柄的使用方法
