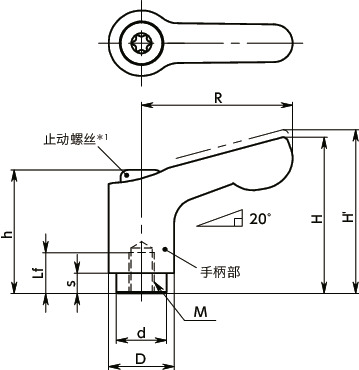

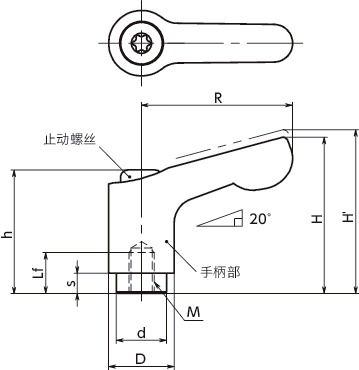

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCF-3A-BK | M3 | 0.5 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 26 | 1.4 | 12 | BK | CAD | 请求报价 |
| LDCF-3A-OR | M3 | 0.5 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 26 | 1.4 | 12 | OR | CAD | 请求报价 |
| LDCF-3A-RD | M3 | 0.5 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 26 | 1.4 | 12 | RD | CAD | 请求报价 |
| LDCF-3A-SG | M3 | 0.5 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 26 | 1.4 | 12 | SG | CAD | 请求报价 |
| LDCF-3-BK | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | BK | CAD | 请求报价 |
| LDCF-3-OR | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | OR | CAD | 请求报价 |
| LDCF-3-RD | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | RD | CAD | 请求报价 |
| LDCF-3-SG | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | SG | CAD | 请求报价 |
| LDCF-4A-BK | M4 | 0.7 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 12 | BK | CAD | 请求报价 |
| LDCF-4A-OR | M4 | 0.7 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 12 | OR | CAD | 请求报价 |
| LDCF-4A-RD | M4 | 0.7 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 12 | RD | CAD | 请求报价 |
| LDCF-4A-SG | M4 | 0.7 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 60 | 2.4 | 12 | SG | CAD | 请求报价 |
| LDCF-4-BK | M4 | 0.7 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | BK | CAD | 请求报价 |
| LDCF-4-OR | M4 | 0.7 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | OR | CAD | 请求报价 |
| LDCF-4-RD | M4 | 0.7 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | RD | CAD | 请求报价 |
| LDCF-4-SG | M4 | 0.7 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | SG | CAD | 请求报价 |
| LDCF-5A-BK | M5 | 0.8 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 120 | 3.9 | 12 | BK | CAD | 请求报价 |
| LDCF-5A-OR | M5 | 0.8 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 120 | 3.9 | 12 | OR | CAD | 请求报价 |
| LDCF-5A-RD | M5 | 0.8 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 120 | 3.9 | 12 | RD | CAD | 请求报价 |
| LDCF-5A-SG | M5 | 0.8 | 5 | 22 | 23 | 26 | 18.5 | 2 | 10.5 | 8 | 16 | 120 | 3.9 | 12 | SG | CAD | 请求报价 |
| LDCF-5-BK | M5 | 0.8 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | BK | CAD | 请求报价 |
| LDCF-5-OR | M5 | 0.8 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | OR | CAD | 请求报价 |
| LDCF-5-RD | M5 | 0.8 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | RD | CAD | 请求报价 |
| LDCF-5-SG | M5 | 0.8 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | SG | CAD | 请求报价 |
| LDCF-6-BK | M6 | 1 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | BK | CAD | 请求报价 |
| LDCF-6-OR | M6 | 1 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | OR | CAD | 请求报价 |
| LDCF-6-RD | M6 | 1 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | RD | CAD | 请求报价 |
| LDCF-6-SG | M6 | 1 | 9 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | SG | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LDCF | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | 钢 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝 |
特点
- 紧凑型夹紧手柄。
- 转动半径为22mm、30mm。省空间。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

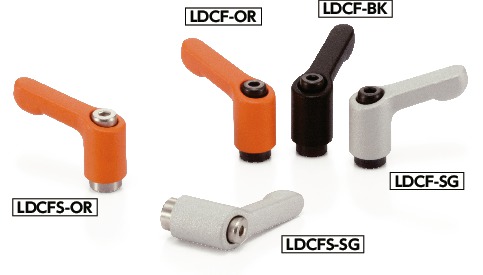

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
