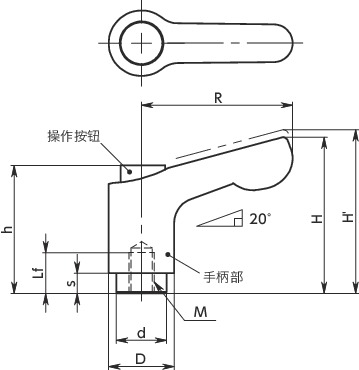

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCFS-3-BK-CBK | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | BK | CAD | 请求报价 |
| LDCFS-3-BK-COR | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | BK | CAD | 请求报价 |
| LDCFS-3-BK-CSG | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | BK | CAD | 请求报价 |
| LDCFS-3-SG-CBK | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | SG | CAD | 请求报价 |
| LDCFS-3-SG-COR | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | SG | CAD | 请求报价 |
| LDCFS-3-SG-CSG | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | SG | CAD | 请求报价 |
| LDCFS-3-OR-CBK | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | OR | CAD | 请求报价 |
| LDCFS-3-OR-COR | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | OR | CAD | 请求报价 |
| LDCFS-3-OR-CSG | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | OR | CAD | 请求报价 |
| LDCFS-3-RD-CBK | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | RD | CAD | 请求报价 |
| LDCFS-3-RD-COR | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | RD | CAD | 请求报价 |
| LDCFS-3-RD-CSG | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 26 | RD | CAD | 请求报价 |
| LDCFS-4-BK-CBK | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | BK | CAD | 请求报价 |
| LDCFS-4-BK-COR | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | BK | CAD | 请求报价 |
| LDCFS-4-BK-CSG | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | BK | CAD | 请求报价 |
| LDCFS-4-SG-CBK | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | SG | CAD | 请求报价 |
| LDCFS-4-SG-COR | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | SG | CAD | 请求报价 |
| LDCFS-4-SG-CSG | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | SG | CAD | 请求报价 |
| LDCFS-4-OR-CBK | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | OR | CAD | 请求报价 |
| LDCFS-4-OR-COR | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | OR | CAD | 请求报价 |
| LDCFS-4-OR-CSG | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | OR | CAD | 请求报价 |
| LDCFS-4-RD-CBK | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | RD | CAD | 请求报价 |
| LDCFS-4-RD-COR | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | RD | CAD | 请求报价 |
| LDCFS-4-RD-CSG | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 25 | RD | CAD | 请求报价 |
| LDCFS-5-BK-CBK | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | BK | CAD | 请求报价 |
| LDCFS-5-BK-COR | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | BK | CAD | 请求报价 |
| LDCFS-5-BK-CSG | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | BK | CAD | 请求报价 |
| LDCFS-5-SG-CBK | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | SG | CAD | 请求报价 |
| LDCFS-5-SG-COR | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | SG | CAD | 请求报价 |
| LDCFS-5-SG-CSG | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | SG | CAD | 请求报价 |
| LDCFS-5-OR-CBK | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | OR | CAD | 请求报价 |
| LDCFS-5-OR-COR | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | OR | CAD | 请求报价 |
| LDCFS-5-OR-CSG | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | OR | CAD | 请求报价 |
| LDCFS-5-RD-CBK | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | RD | CAD | 请求报价 |
| LDCFS-5-RD-COR | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | RD | CAD | 请求报价 |
| LDCFS-5-RD-CSG | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | RD | CAD | 请求报价 |
| LDCFS-6-BK-CBK | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | BK | CAD | 请求报价 |
| LDCFS-6-BK-COR | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | BK | CAD | 请求报价 |
| LDCFS-6-BK-CSG | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | BK | CAD | 请求报价 |
| LDCFS-6-SG-CBK | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | SG | CAD | 请求报价 |
| LDCFS-6-SG-COR | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | SG | CAD | 请求报价 |
| LDCFS-6-SG-CSG | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | SG | CAD | 请求报价 |
| LDCFS-6-OR-CBK | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | OR | CAD | 请求报价 |
| LDCFS-6-OR-COR | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | OR | CAD | 请求报价 |
| LDCFS-6-OR-CSG | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | OR | CAD | 请求报价 |
| LDCFS-6-RD-CBK | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | RD | CAD | 请求报价 |
| LDCFS-6-RD-COR | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | RD | CAD | 请求报价 |
| LDCFS-6-RD-CSG | M6 | 1 | 8 | 30 | 31 | 34.5 | 26.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 24 | RD | CAD | 请求报价 |
材质、表面处理
| LDCFS-C | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUS303 |
| 操作按钮 | 尼龙6（各种颜色） |
| 弹簧 | 不锈钢丝 |
特点
- 带操作按钮的微型夹紧手柄。
- 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
- 采用不易积聚垃圾和灰尘的形状。
-
螺纹部材质分为2种类型。
LDCF-C----钢制
LDCFS-C----不锈钢制 - 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 手柄部分为4种颜色，操作按钮分为3种颜色。可根据型号的符号进行选择。
- 手柄部的颜色
| 符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
- 操作按钮的颜色
| 符号 | 操作按钮的颜色 |
|---|---|
| CBK | 亚光黑 |
| CSG | 亚光银 |
| COR | 亚光橙 |
