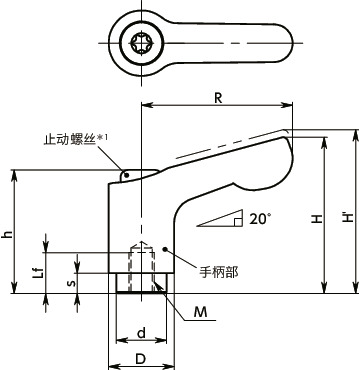

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCFS-5-CR | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 25 | CAD | 请求报价 |
材质、表面处理
| LDCFS-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

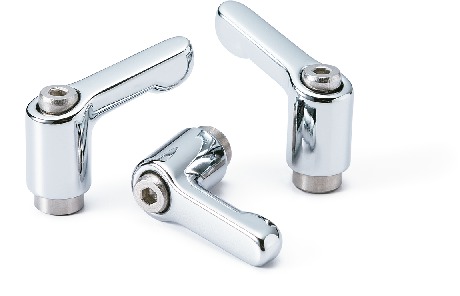

- 螺纹部为不锈钢制的紧凑型夹紧手柄。
- 转动半径为30mm。省空间。
- 手柄部采用镀铬处理，外观精美。
