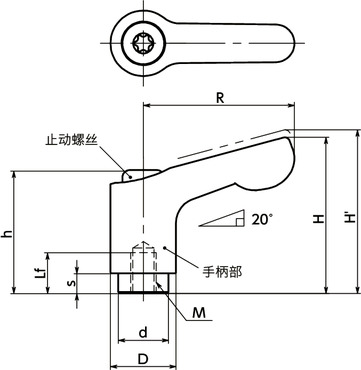

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDCFS-3-NI-HP | M3 | 0.5 | 7 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 29 | CAD | 请求报价 |
| LDCFS-4-NI-HP | M4 | 0.7 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 28 | CAD | 请求报价 |
| LDCFS-5-NI-HP | M5 | 0.8 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 28 | CAD | 请求报价 |
| LDCFS-6-NI-HP | M6 | 1 | 8 | 30 | 31 | 34.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 27 | CAD | 请求报价 |
＊1： 关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LDCFS-NI-HP | |
|---|---|
| 手柄部 | SCS13（相当于SUS304） 研磨 |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

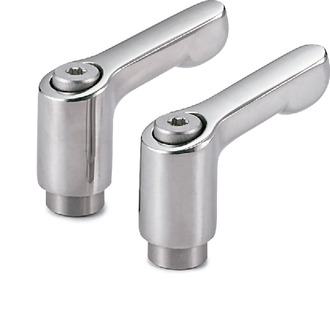

- 全不锈钢制的微型夹紧手柄。
- 具有优良的耐腐蚀性和强度。
- 手柄部经过研磨表面处理。
