Nabeya Bi-tech

  • 夹紧手柄

微型夹紧手柄 - 平垫圈装入型

Clamp Lever with Flat Washer - Miniature Type

LDCM-LW

安全注意事项使用方法

符号RoHS指令

LDCM-LW微型夹紧手柄 - 平垫圈装入型

形状図

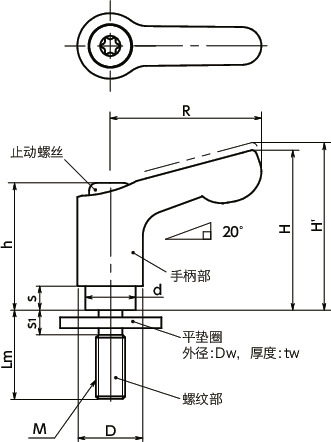

LDCM-LW微型夹紧手柄 - 平垫圈装入型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
M6
Lm
所有
12
16
20
25
32
40
50
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d Dw tw s1 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDCM-5-12-LW20-BK M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 BK CAD 请求报价
LDCM-5-12-LW20-OR M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 OR CAD 请求报价
LDCM-5-12-LW20-RD M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 RD CAD 请求报价
LDCM-5-12-LW20-SG M5 0.8 12 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 33 SG CAD 请求报价
LDCM-5-16-LW20-BK M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 BK CAD 请求报价
LDCM-5-16-LW20-OR M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 OR CAD 请求报价
LDCM-5-16-LW20-RD M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 RD CAD 请求报价
LDCM-5-16-LW20-SG M5 0.8 16 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 SG CAD 请求报价
LDCM-5-20-LW20-BK M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 BK CAD 请求报价
LDCM-5-20-LW20-OR M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 OR CAD 请求报价
LDCM-5-20-LW20-RD M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 RD CAD 请求报价
LDCM-5-20-LW20-SG M5 0.8 20 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 34 SG CAD 请求报价
LDCM-5-25-LW20-BK M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 BK CAD 请求报价
LDCM-5-25-LW20-OR M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 OR CAD 请求报价
LDCM-5-25-LW20-RD M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 RD CAD 请求报价
LDCM-5-25-LW20-SG M5 0.8 25 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 SG CAD 请求报价
LDCM-5-32-LW20-BK M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 BK CAD 请求报价
LDCM-5-32-LW20-OR M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 OR CAD 请求报价
LDCM-5-32-LW20-RD M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 RD CAD 请求报价
LDCM-5-32-LW20-SG M5 0.8 32 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 35 SG CAD 请求报价
LDCM-5-40-LW20-BK M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 BK CAD 请求报价
LDCM-5-40-LW20-OR M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 OR CAD 请求报价
LDCM-5-40-LW20-RD M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 RD CAD 请求报价
LDCM-5-40-LW20-SG M5 0.8 40 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 36 SG CAD 请求报价
LDCM-5-50-LW20-BK M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 BK CAD 请求报价
LDCM-5-50-LW20-OR M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 OR CAD 请求报价
LDCM-5-50-LW20-RD M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 RD CAD 请求报价
LDCM-5-50-LW20-SG M5 0.8 50 30 31 34.5 24.5 4 13 10 20 2 4 18 90 3.9 38 SG CAD 请求报价
LDCM-6-12-LW20-BK M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 BK CAD 请求报价
LDCM-6-12-LW20-OR M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 OR CAD 请求报价
LDCM-6-12-LW20-RD M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 RD CAD 请求报价
LDCM-6-12-LW20-SG M6 1 12 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 SG CAD 请求报价
LDCM-6-16-LW20-BK M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 BK CAD 请求报价
LDCM-6-16-LW20-OR M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 OR CAD 请求报价
LDCM-6-16-LW20-RD M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 RD CAD 请求报价
LDCM-6-16-LW20-SG M6 1 16 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 34 SG CAD 请求报价
LDCM-6-20-LW20-BK M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 BK CAD 请求报价
LDCM-6-20-LW20-OR M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 OR CAD 请求报价
LDCM-6-20-LW20-RD M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 RD CAD 请求报价
LDCM-6-20-LW20-SG M6 1 20 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 35 SG CAD 请求报价
LDCM-6-25-LW20-BK M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 BK CAD 请求报价
LDCM-6-25-LW20-OR M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 OR CAD 请求报价
LDCM-6-25-LW20-RD M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 RD CAD 请求报价
LDCM-6-25-LW20-SG M6 1 25 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 36 SG CAD 请求报价
LDCM-6-32-LW20-BK M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 BK CAD 请求报价
LDCM-6-32-LW20-OR M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 OR CAD 请求报价
LDCM-6-32-LW20-RD M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 RD CAD 请求报价
LDCM-6-32-LW20-SG M6 1 32 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 37 SG CAD 请求报价
LDCM-6-40-LW20-BK M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 BK CAD 请求报价
LDCM-6-40-LW20-OR M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 OR CAD 请求报价
LDCM-6-40-LW20-RD M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 RD CAD 请求报价
LDCM-6-40-LW20-SG M6 1 40 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 38 SG CAD 请求报价
LDCM-6-50-LW20-BK M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 BK CAD 请求报价
LDCM-6-50-LW20-OR M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 OR CAD 请求报价
LDCM-6-50-LW20-RD M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 RD CAD 请求报价
LDCM-6-50-LW20-SG M6 1 50 30 31 34.5 24.5 4 13 10 20 2 5 18 150 5.5 40 SG CAD 请求报价

＊1：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDCM-LW
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
平垫圈 SUS303
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝

特点

  • 装入平垫圈的微型夹紧手柄。
  • 平垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
  • 平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
  • 适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。
  • 转动半径为30mm。省空间。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。

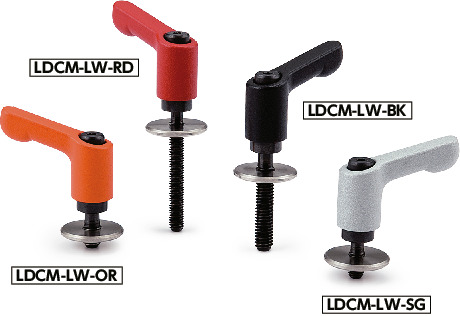

  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

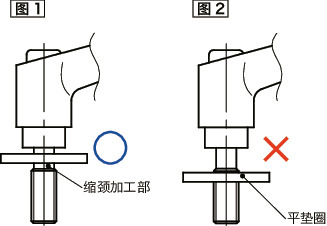

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LDCM-LW微型夹紧手柄 - 平垫圈装入型


使用例

适用于长孔零部件的紧固。

LDCM-LW微型夹紧手柄 - 平垫圈装入型
