Nabeya Bi-tech

  • 夹紧手柄

LDCMS-3-C

微型夹紧手柄（外螺纹） - 带操作按钮

Clamp Lever with Push Button - Miniature Type

安全注意事项使用方法

符号RoHS指令

LDCMS-C微型夹紧手柄（外螺纹） - 带操作按钮

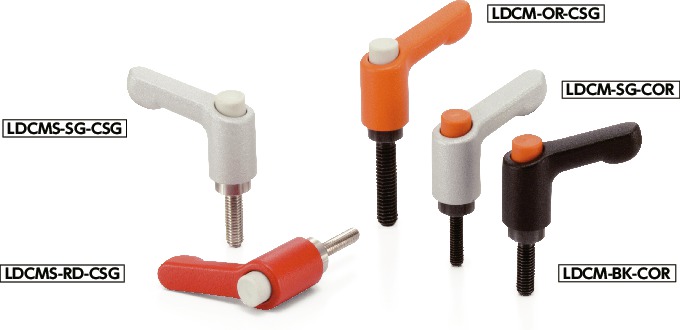

形状図

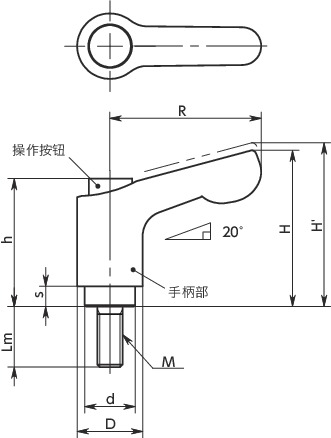

LDCMS-C微型夹紧手柄（外螺纹） - 带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
Lm
所有
6
8
10
12
16
主体
颜色
所有
BK
SG
OR
RD

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDCMS-3-6-BK-CBK M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-6-BK-COR M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-6-BK-CSG M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-6-SG-CBK M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-6-SG-COR M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-6-SG-CSG M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-6-OR-CBK M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-6-OR-COR M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-6-OR-CSG M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-6-RD-CBK M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-6-RD-COR M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-6-RD-CSG M3 0.5 6 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-8-BK-CBK M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-8-BK-COR M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-8-BK-CSG M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 BK CAD 请求报价
LDCMS-3-8-SG-CBK M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-8-SG-COR M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-8-SG-CSG M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 SG CAD 请求报价
LDCMS-3-8-OR-CBK M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-8-OR-COR M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-8-OR-CSG M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 OR CAD 请求报价
LDCMS-3-8-RD-CBK M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-8-RD-COR M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-8-RD-CSG M3 0.5 8 30 31 34.5 26.5 4 13 10 18 19 1.4 26 RD CAD 请求报价
LDCMS-3-10-BK-CBK M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-10-BK-COR M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-10-BK-CSG M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-10-SG-CBK M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-10-SG-COR M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-10-SG-CSG M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-10-OR-CBK M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-10-OR-COR M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-10-OR-CSG M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-10-RD-CBK M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-10-RD-COR M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-10-RD-CSG M3 0.5 10 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-12-BK-CBK M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-12-BK-COR M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-12-BK-CSG M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-12-SG-CBK M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-12-SG-COR M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-12-SG-CSG M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-12-OR-CBK M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-12-OR-COR M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-12-OR-CSG M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-12-RD-CBK M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-12-RD-COR M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-12-RD-CSG M3 0.5 12 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-16-BK-CBK M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-16-BK-COR M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-16-BK-CSG M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 BK CAD 请求报价
LDCMS-3-16-SG-CBK M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-16-SG-COR M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-16-SG-CSG M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 SG CAD 请求报价
LDCMS-3-16-OR-CBK M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-16-OR-COR M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-16-OR-CSG M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 OR CAD 请求报价
LDCMS-3-16-RD-CBK M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-16-RD-COR M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价
LDCMS-3-16-RD-CSG M3 0.5 16 30 31 34.5 26.5 4 13 10 18 19 1.4 27 RD CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDCMS-C
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUS303
操作按钮 尼龙6（各种颜色）
弹簧 不锈钢丝

特点

  • 带操作按钮的微型夹紧手柄。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 采用不易积聚垃圾和灰尘的形状。
  • 螺纹部材质分为2种类型。
    LDCM-C----钢制
    LDCMS-C----不锈钢制
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部分为4种颜色，操作按钮分为3种颜色。可根据型号的符号进行选择。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
