Nabeya Bi-tech

  • 夹紧手柄

微型夹紧手柄（外螺纹） - 全不锈钢制

Clamp Lever - Miniature Type

LDCMS-NI-HP

安全注意事项使用方法

符号RoHS指令

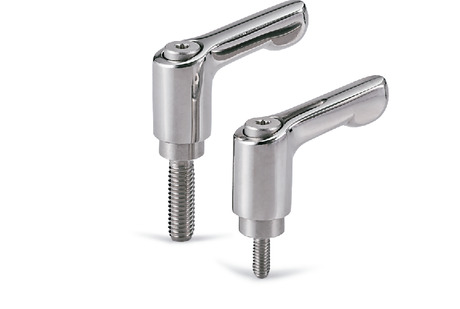

LDCMS-NI-HP微型夹紧手柄（外螺纹） - 全不锈钢制

形状図

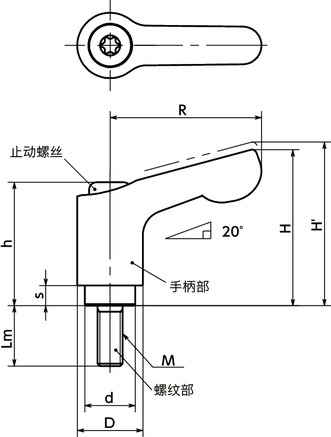

LDCMS-NI-HP微型夹紧手柄（外螺纹） - 全不锈钢制寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
Lm
所有
6
8
10
12
16
20
25
32
40
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
（g）		 CAD下载 请求报价
LDCMS-3-6-NI-HP M3 0.5 6 30 31 34.5 24.5 4 13 10 18 19 1.4 29 CAD 请求报价
LDCMS-3-8-NI-HP M3 0.5 8 30 31 34.5 24.5 4 13 10 18 19 1.4 29 CAD 请求报价
LDCMS-3-10-NI-HP M3 0.5 10 30 31 34.5 24.5 4 13 10 18 19 1.4 30 CAD 请求报价
LDCMS-3-12-NI-HP M3 0.5 12 30 31 34.5 24.5 4 13 10 18 19 1.4 30 CAD 请求报价
LDCMS-3-16-NI-HP M3 0.5 16 30 31 34.5 24.5 4 13 10 18 19 1.4 30 CAD 请求报价
LDCMS-4-10-NI-HP M4 0.7 10 30 31 34.5 24.5 4 13 10 18 44 2.4 30 CAD 请求报价
LDCMS-4-12-NI-HP M4 0.7 12 30 31 34.5 24.5 4 13 10 18 44 2.4 30 CAD 请求报价
LDCMS-4-16-NI-HP M4 0.7 16 30 31 34.5 24.5 4 13 10 18 44 2.4 30 CAD 请求报价
LDCMS-4-20-NI-HP M4 0.7 20 30 31 34.5 24.5 4 13 10 18 44 2.4 30 CAD 请求报价
LDCMS-4-25-NI-HP M4 0.7 25 30 31 34.5 24.5 4 13 10 18 44 2.4 31 CAD 请求报价
LDCMS-4-32-NI-HP M4 0.7 32 30 31 34.5 24.5 4 13 10 18 44 2.4 31 CAD 请求报价
LDCMS-5-12-NI-HP M5 0.8 12 30 31 34.5 24.5 4 13 10 18 90 3.9 31 CAD 请求报价
LDCMS-5-16-NI-HP M5 0.8 16 30 31 34.5 24.5 4 13 10 18 90 3.9 31 CAD 请求报价
LDCMS-5-20-NI-HP M5 0.8 20 30 31 34.5 24.5 4 13 10 18 90 3.9 31 CAD 请求报价
LDCMS-5-25-NI-HP M5 0.8 25 30 31 34.5 24.5 4 13 10 18 90 3.9 32 CAD 请求报价
LDCMS-5-32-NI-HP M5 0.8 32 30 31 34.5 24.5 4 13 10 18 90 3.9 33 CAD 请求报价
LDCMS-5-40-NI-HP M5 0.8 40 30 31 34.5 24.5 4 13 10 18 90 3.9 34 CAD 请求报价
LDCMS-5-50-NI-HP M5 0.8 50 30 31 34.5 24.5 4 13 10 18 90 3.9 35 CAD 请求报价
LDCMS-6-12-NI-HP M6 1 12 30 31 34.5 24.5 4 13 10 18 150 5.5 31 CAD 请求报价
LDCMS-6-16-NI-HP M6 1 16 30 31 34.5 24.5 4 13 10 18 150 5.5 31 CAD 请求报价
LDCMS-6-20-NI-HP M6 1 20 30 31 34.5 24.5 4 13 10 18 150 5.5 32 CAD 请求报价
LDCMS-6-25-NI-HP M6 1 25 30 31 34.5 24.5 4 13 10 18 150 5.5 33 CAD 请求报价
LDCMS-6-32-NI-HP M6 1 32 30 31 34.5 24.5 4 13 10 18 150 5.5 34 CAD 请求报价
LDCMS-6-40-NI-HP M6 1 40 30 31 34.5 24.5 4 13 10 18 150 5.5 36 CAD 请求报价
LDCMS-6-50-NI-HP M6 1 50 30 31 34.5 24.5 4 13 10 18 150 5.5 37 CAD 请求报价

＊1：　关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDCMS-NI-HP
手柄部 SCS13（相当于SUS304）
研磨
螺纹部 SUS303
止动螺丝 不锈钢制
弹簧 不锈钢丝

特点

  • 全不锈钢制的微型夹紧手柄。
  • 具有优良的耐腐蚀性和强度。
  • 手柄部经过研磨表面处理。

1分钟即可掌握！夹紧手柄的使用方法
