夹紧手柄（内螺纹）

Clamp Lever

LDFS

安全注意事项使用方法

符号RoHS指令

LDFS夹紧手柄（内螺纹）

形状図

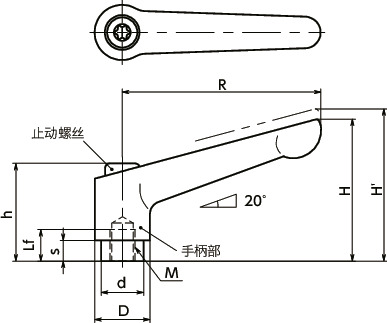

LDFS夹紧手柄（内螺纹）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
M16
Lf min.
所有
7
8
11
14
17
22
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lf min. R H H' h s D d 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
(g)		 主体
颜色		 CAD下载 请求报价
LDFS-3-BK M3 0.5 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 BK CAD 请求报价
LDFS-3-OR M3 0.5 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 OR CAD 请求报价
LDFS-3-RD M3 0.5 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 RD CAD 请求报价
LDFS-3-SG M3 0.5 7 45 34 37.5 24.5 4 13 10 18 13 1.4 34 SG CAD 请求报价
LDFS-4-BK M4 0.7 8 45 34 37.5 24.5 4 13 10 18 29 2.4 33 BK CAD 请求报价
LDFS-4-OR M4 0.7 8 45 34 37.5 24.5 4 13 10 18 29 2.4 33 OR CAD 请求报价
LDFS-4-RD M4 0.7 8 45 34 37.5 24.5 4 13 10 18 29 2.4 33 RD CAD 请求报价
LDFS-4-SG M4 0.7 8 45 34 37.5 24.5 4 13 10 18 29 2.4 33 SG CAD 请求报价
LDFS-5-BK M5 0.8 8 45 34 37.5 24.5 4 13 10 18 60 3.9 33 BK CAD 请求报价
LDFS-5-OR M5 0.8 8 45 34 37.5 24.5 4 13 10 18 60 3.9 33 OR CAD 请求报价
LDFS-5-RD M5 0.8 8 45 34 37.5 24.5 4 13 10 18 60 3.9 33 RD CAD 请求报价
LDFS-5-SG M5 0.8 8 45 34 37.5 24.5 4 13 10 18 60 3.9 33 SG CAD 请求报价
LDFS-6-BK M6 1 8 45 34 37.5 24.5 4 13 10 18 100 5.5 32 BK CAD 请求报价
LDFS-6-OR M6 1 8 45 34 37.5 24.5 4 13 10 18 100 5.5 32 OR CAD 请求报价
LDFS-6-RD M6 1 8 45 34 37.5 24.5 4 13 10 18 100 5.5 32 RD CAD 请求报价
LDFS-6-SG M6 1 8 45 34 37.5 24.5 4 13 10 18 100 5.5 32 SG CAD 请求报价
LDFS-6B-BK M6 1 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 BK CAD 请求报价
LDFS-6B-OR M6 1 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 OR CAD 请求报价
LDFS-6B-RD M6 1 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 RD CAD 请求报价
LDFS-6B-SG M6 1 11 63 45 49 31 6.5 17.5 13.5 24 72 5.5 75 SG CAD 请求报价
LDFS-8-BK M8 1.25 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 BK CAD 请求报价
LDFS-8-OR M8 1.25 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 OR CAD 请求报价
LDFS-8-RD M8 1.25 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 RD CAD 请求报价
LDFS-8-SG M8 1.25 11 63 45 49 31 6.5 17.5 13.5 24 180 10 73 SG CAD 请求报价
LDFS-8B-BK M8 1.25 14 78 54 58 36 8 21 16 26 140 10 122 BK CAD 请求报价
LDFS-8B-OR M8 1.25 14 78 54 58 36 8 21 16 26 140 10 122 OR CAD 请求报价
LDFS-8B-RD M8 1.25 14 78 54 58 36 8 21 16 26 140 10 122 RD CAD 请求报价
LDFS-8B-SG M8 1.25 14 78 54 58 36 8 21 16 26 140 10 122 SG CAD 请求报价
LDFS-10-BK M10 1.5 14 78 54 58 36 8 21 16 26 290 16 118 BK CAD 请求报价
LDFS-10-OR M10 1.5 14 78 54 58 36 8 21 16 26 290 16 118 OR CAD 请求报价
LDFS-10-RD M10 1.5 14 78 54 58 36 8 21 16 26 290 16 118 RD CAD 请求报价
LDFS-10-SG M10 1.5 14 78 54 58 36 8 21 16 26 290 16 118 SG CAD 请求报价
LDFS-10B-BK M10 1.5 17 92 64 68 43 11 24 19 28 240 16 186 BK CAD 请求报价
LDFS-10B-OR M10 1.5 17 92 64 68 43 11 24 19 28 240 16 186 OR CAD 请求报价
LDFS-10B-RD M10 1.5 17 92 64 68 43 11 24 19 28 240 16 186 RD CAD 请求报价
LDFS-10B-SG M10 1.5 17 92 64 68 43 11 24 19 28 240 16 186 SG CAD 请求报价
LDFS-12A-BK M12 1.75 14 78 54 58 36 8 21 16 26 500 23 150 BK CAD 请求报价
LDFS-12A-OR M12 1.75 14 78 54 58 36 8 21 16 26 500 23 150 OR CAD 请求报价
LDFS-12A-RD M12 1.75 14 78 54 58 36 8 21 16 26 500 23 150 RD CAD 请求报价
LDFS-12A-SG M12 1.75 14 78 54 58 36 8 21 16 26 500 23 150 SG CAD 请求报价
LDFS-12-BK M12 1.75 17 92 64 68 43 11 24 19 28 420 23 196 BK CAD 请求报价
LDFS-12-OR M12 1.75 17 92 64 68 43 11 24 19 28 420 23 196 OR CAD 请求报价
LDFS-12-RD M12 1.75 17 92 64 68 43 11 24 19 28 420 23 196 RD CAD 请求报价
LDFS-12-SG M12 1.75 17 92 64 68 43 11 24 19 28 420 23 196 SG CAD 请求报价
LDFS-12B-BK M12 1.75 22 108 75 80 50.5 12 30 23 30 360 23 259 BK CAD 请求报价
LDFS-12B-OR M12 1.75 22 108 75 80 50.5 12 30 23 30 360 23 259 OR CAD 请求报价
LDFS-12B-RD M12 1.75 22 108 75 80 50.5 12 30 23 30 360 23 259 RD CAD 请求报价
LDFS-12B-SG M12 1.75 22 108 75 80 50.5 12 30 23 30 360 23 259 SG CAD 请求报价
LDFS-16-BK M16 2 22 108 75 80 50.5 12 30 23 30 910 43 282 BK CAD 请求报价
LDFS-16-OR M16 2 22 108 75 80 50.5 12 30 23 30 910 43 282 OR CAD 请求报价
LDFS-16-RD M16 2 22 108 75 80 50.5 12 30 23 30 910 43 282 RD CAD 请求报价
LDFS-16-SG M16 2 22 108 75 80 50.5 12 30 23 30 910 43 282 SG CAD 请求报价

＊1：　最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDFS
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部、轴套部 SUS303
止动螺丝 不锈钢
弹簧 不锈钢丝

特点

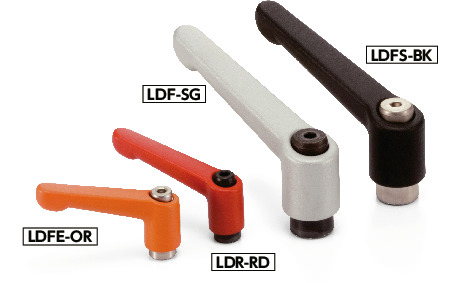

  • 内螺纹型及铰孔型夹紧手柄。
  • 内螺纹型备有M3-M16的丰富螺纹尺寸。
  • 可根据产品符号选择类型及螺纹部、轴套部的材质以及表面处理。
产品符号 类型 螺纹部、轴套部的材质、表面处理
LDF 内螺纹 钢制
四氧化三铁保护膜（黑）
LDFE 内螺纹 钢制
无电解镀镍
LDFS 内螺纹 不锈钢制
LDR 铰孔 钢制
四氧化三铁保护膜（黑）
  • LDFE的钢制螺纹部采用无电解镀镍，提高了耐腐蚀性。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
