夹紧手柄（内螺纹）-带操作按钮

Clamp Lever with Push Button

LDFS-C

安全注意事项使用方法

符号RoHS指令

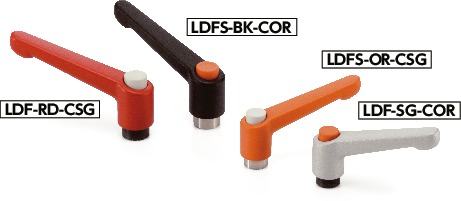

LDFS-C夹紧手柄（内螺纹）-带操作按钮

形状図

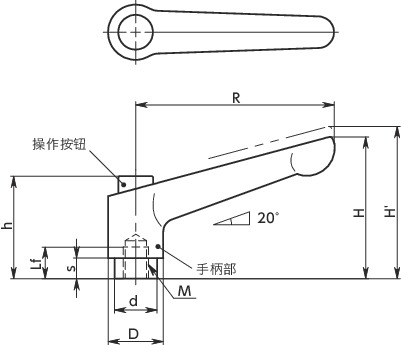

LDFS-C夹紧手柄（内螺纹）-带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
Lf min.
所有
7
8
11
14
主体
颜色
所有
SG
OR
RD
BK

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lf min. R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDFS-3-SG-CBK M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 SG CAD 请求报价
LDFS-3-SG-COR M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 SG CAD 请求报价
LDFS-3-SG-CSG M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 SG CAD 请求报价
LDFS-3-OR-CBK M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 OR CAD 请求报价
LDFS-3-OR-COR M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 OR CAD 请求报价
LDFS-3-OR-CSG M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 OR CAD 请求报价
LDFS-3-RD-CBK M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 RD CAD 请求报价
LDFS-3-RD-COR M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 RD CAD 请求报价
LDFS-3-RD-CSG M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 RD CAD 请求报价
LDFS-3-BK-CBK M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 BK CAD 请求报价
LDFS-3-BK-COR M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 BK CAD 请求报价
LDFS-3-BK-CSG M3 0.5 7 45 34 37.5 26.5 4 13 10 18 13 1.4 34 BK CAD 请求报价
LDFS-4-SG-CBK M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 SG CAD 请求报价
LDFS-4-SG-COR M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 SG CAD 请求报价
LDFS-4-SG-CSG M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 SG CAD 请求报价
LDFS-4-OR-CBK M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 OR CAD 请求报价
LDFS-4-OR-COR M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 OR CAD 请求报价
LDFS-4-OR-CSG M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 OR CAD 请求报价
LDFS-4-RD-CBK M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 RD CAD 请求报价
LDFS-4-RD-COR M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 RD CAD 请求报价
LDFS-4-RD-CSG M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 RD CAD 请求报价
LDFS-4-BK-CBK M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 BK CAD 请求报价
LDFS-4-BK-COR M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 BK CAD 请求报价
LDFS-4-BK-CSG M4 0.7 8 45 34 37.5 26.5 4 13 10 18 29 2.4 33 BK CAD 请求报价
LDFS-5-SG-CBK M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 SG CAD 请求报价
LDFS-5-SG-COR M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 SG CAD 请求报价
LDFS-5-SG-CSG M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 SG CAD 请求报价
LDFS-5-OR-CBK M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 OR CAD 请求报价
LDFS-5-OR-COR M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 OR CAD 请求报价
LDFS-5-OR-CSG M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 OR CAD 请求报价
LDFS-5-RD-CBK M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 RD CAD 请求报价
LDFS-5-RD-COR M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 RD CAD 请求报价
LDFS-5-RD-CSG M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 RD CAD 请求报价
LDFS-5-BK-CBK M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 BK CAD 请求报价
LDFS-5-BK-COR M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 BK CAD 请求报价
LDFS-5-BK-CSG M5 0.8 8 45 34 37.5 26.5 4 13 10 18 60 3.9 33 BK CAD 请求报价
LDFS-6-SG-CBK M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 SG CAD 请求报价
LDFS-6-SG-COR M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 SG CAD 请求报价
LDFS-6-SG-CSG M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 SG CAD 请求报价
LDFS-6-OR-CBK M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 OR CAD 请求报价
LDFS-6-OR-COR M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 OR CAD 请求报价
LDFS-6-OR-CSG M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 OR CAD 请求报价
LDFS-6-RD-CBK M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 RD CAD 请求报价
LDFS-6-RD-COR M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 RD CAD 请求报价
LDFS-6-RD-CSG M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 RD CAD 请求报价
LDFS-6-BK-CBK M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 BK CAD 请求报价
LDFS-6-BK-COR M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 BK CAD 请求报价
LDFS-6-BK-CSG M6 1 8 45 34 37.5 26.5 4 13 10 18 100 5.5 32 BK CAD 请求报价
LDFS-6B-SG-CBK M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 SG CAD 请求报价
LDFS-6B-SG-COR M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 SG CAD 请求报价
LDFS-6B-SG-CSG M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 SG CAD 请求报价
LDFS-6B-OR-CBK M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 OR CAD 请求报价
LDFS-6B-OR-COR M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 OR CAD 请求报价
LDFS-6B-OR-CSG M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 OR CAD 请求报价
LDFS-6B-RD-CBK M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 RD CAD 请求报价
LDFS-6B-RD-COR M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 RD CAD 请求报价
LDFS-6B-RD-CSG M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 RD CAD 请求报价
LDFS-6B-BK-CBK M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 BK CAD 请求报价
LDFS-6B-BK-COR M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 BK CAD 请求报价
LDFS-6B-BK-CSG M6 1 11 63 45 49 32.5 6.5 17.5 13.5 24 72 5.5 75 BK CAD 请求报价
LDFS-8-SG-CBK M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 SG CAD 请求报价
LDFS-8-SG-COR M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 SG CAD 请求报价
LDFS-8-SG-CSG M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 SG CAD 请求报价
LDFS-8-OR-CBK M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 OR CAD 请求报价
LDFS-8-OR-COR M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 OR CAD 请求报价
LDFS-8-OR-CSG M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 OR CAD 请求报价
LDFS-8-RD-CBK M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 RD CAD 请求报价
LDFS-8-RD-COR M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 RD CAD 请求报价
LDFS-8-RD-CSG M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 RD CAD 请求报价
LDFS-8-BK-CBK M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 BK CAD 请求报价
LDFS-8-BK-COR M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 BK CAD 请求报价
LDFS-8-BK-CSG M8 1.25 11 63 45 49 32.5 6.5 17.5 13.5 24 180 10 73 BK CAD 请求报价
LDFS-8B-SG-CBK M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 SG CAD 请求报价
LDFS-8B-SG-COR M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 SG CAD 请求报价
LDFS-8B-SG-CSG M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 SG CAD 请求报价
LDFS-8B-OR-CBK M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 OR CAD 请求报价
LDFS-8B-OR-COR M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 OR CAD 请求报价
LDFS-8B-OR-CSG M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 OR CAD 请求报价
LDFS-8B-RD-CBK M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 RD CAD 请求报价
LDFS-8B-RD-COR M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 RD CAD 请求报价
LDFS-8B-RD-CSG M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 RD CAD 请求报价
LDFS-8B-BK-CBK M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 BK CAD 请求报价
LDFS-8B-BK-COR M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 BK CAD 请求报价
LDFS-8B-BK-CSG M8 1.25 14 78 54 58 37.5 8 21 16 26 140 10 122 BK CAD 请求报价
LDFS-10-SG-CBK M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 SG CAD 请求报价
LDFS-10-RD-CSG M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 RD CAD 请求报价
LDFS-10-SG-COR M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 SG CAD 请求报价
LDFS-10-SG-CSG M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 SG CAD 请求报价
LDFS-10-OR-CBK M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 OR CAD 请求报价
LDFS-10-OR-COR M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 OR CAD 请求报价
LDFS-10-OR-CSG M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 OR CAD 请求报价
LDFS-10-RD-CBK M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 RD CAD 请求报价
LDFS-10-RD-COR M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 RD CAD 请求报价
LDFS-10-BK-CBK M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 BK CAD 请求报价
LDFS-10-BK-COR M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 BK CAD 请求报价
LDFS-10-BK-CSG M10 1.5 14 78 54 58 37.5 8 21 16 26 290 16 118 BK CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDFS-C
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUS303
操作按钮 尼龙6（各种颜色）
弹簧 不锈钢丝

特点

  • 带操作按钮的夹紧手柄。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 采用不易积聚垃圾和灰尘的形状。
  • M3-M10的丰富螺纹尺寸。
  • 螺纹部材质分为2种类型。
    LDF-C----钢制
    LDFS-C----不锈钢制
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部分为4种颜色，操作按钮分为3种颜色。可根据型号的符号选择各自的颜色。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
