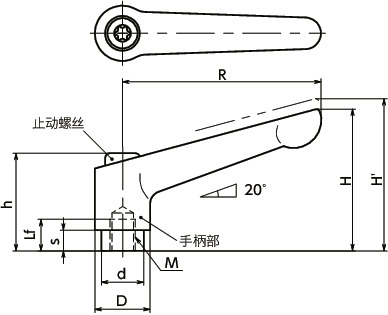

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDFS-6B-CR | M6 | 1 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 72 | 5.5 | 75 | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LDFS-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢 |
| 弹簧 | 不锈钢丝 |
特点
- 螺纹部为不锈钢制的夹紧手柄。
- 手柄部采用镀铬处理，外观精美。
- M3-M16的丰富螺纹尺寸。
-
可根据产品符号选择外螺纹、内螺纹。
LDMS-CR----外螺纹
LDFS-CR----内螺纹
