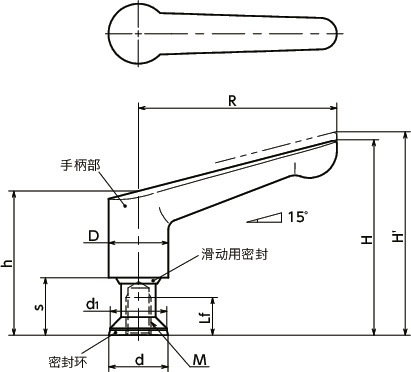

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | d1 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDFS-63-M6-HD-H | M6 | 1 | 10 | 63 | 60.1 | 62.6 | 43.8 | 16.3 | 19 | 14.8 | 14 | 72 | 5.5 | FSRN-14-10-2-HD | 105 | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LDFS-HD-H | |
|---|---|
| 手柄部 | 相当于SUS316 |
| 螺纹部 | SUS304 |
| 滑动用密封 | H-NBR（蓝） 肖氏硬度A85±5 |
| 密封环 | H-NBR（蓝） 肖氏硬度A85±5 |
特点

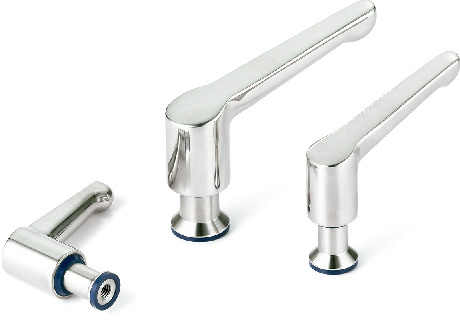

- 卫生型设计的夹紧手柄。适合于要求进行卫生管理的食品机械、医药品机械等用途。
- 有关卫生型设计，请参阅“卫生型家族”。
- 手柄部采用相当于SUS316的不锈钢制造，耐腐蚀性优良。
- 安装面及滑动部都进行了密封，可防止异物或液体进入夹紧手柄内部及安装面的间隙。
- 表面处理小于Ra0.8μm。清扫性优良。
- 密封环使用了容易与食品区分的蓝色。此外，还使用了符合美国食品药品监督管理局（FDA）标准的材料。
- 符合EHEDG（欧洲卫生工程・设计集团）及DGUV（德国法定灾害保险）制定的规范。
- 可使用温度：-25℃～150℃
