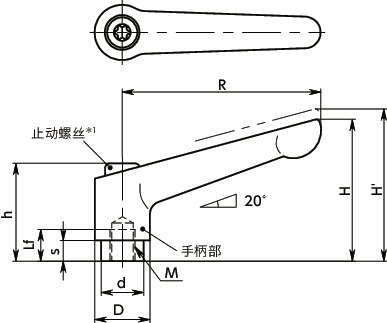

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf | R | H | H' | h | s | D | d | 齿数 | 最大载荷 （N） |
最大紧固力 （kN） |
质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDFS-3-NI-PE | M3 | 0.5 | 7 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 13 | 1.4 | 40 | - |
| LDFS-4-NI-PE | M4 | 0.7 | 8 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 29 | 2.4 | 39 | - |
| LDFS-5-NI-PE | M5 | 0.8 | 8 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 60 | 3.9 | 39 | - |
| LDFS-6-NI-PE | M6 | 1 | 8 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 18 | 100 | 5.5 | 38 | - |
| LDFS-6B-NI-PE | M6 | 1 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 72 | 5.5 | 88 | - |
| LDFS-8-NI-PE | M8 | 1.25 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 180 | 10 | 86 | - |
| LDFS-8B-NI-PE | M8 | 1.25 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 140 | 10 | 142 | - |
| LDFS-10-NI-PE | M10 | 1.5 | 14 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 26 | 290 | 16 | 138 | - |
| LDFS-12-NI-PE | M12 | 1.75 | 17 | 92 | 64 | 68 | 43 | 11 | 24 | 19 | 28 | 420 | 23 | 220 | - |
材质、表面处理
| LDFS-NI-PE | |
|---|---|
| 手柄部 | SCS13（相当于SUS304） 电解研磨 |
| 螺纹部 | SUS303 |
| 止动螺丝 | SUS304 |
| 弹簧 | 不锈钢丝 |

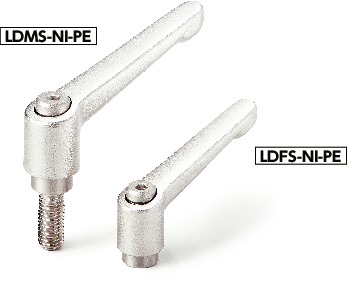

特点
- 全不锈钢制的夹紧手柄。
- 经过电解研磨改善了手柄部表面品质。在赋予美丽光泽的同时，形成了致密的钝化膜，提高了耐腐蚀性。
- M3-M12的丰富螺纹尺寸。
