Clamp Lever with Brass Pad

LDM-BR

安全注意事项使用方法

符号RoHS指令

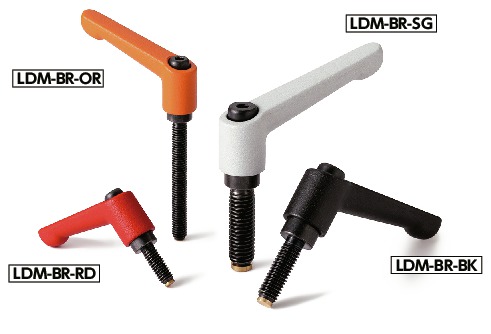

LDM-BR夹紧手柄（带黄铜垫）

形状図

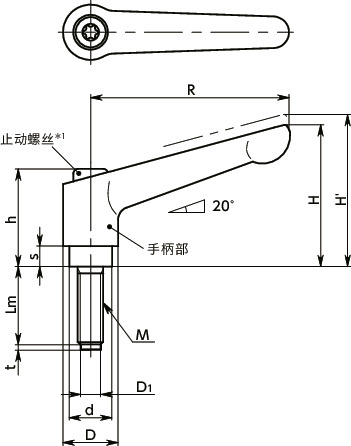

LDM-BR夹紧手柄（带黄铜垫）寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
Lm
所有
16
20
25
32
40
50
63
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d D1 t 齿数 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDM-6-16-BR-BK M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 BK CAD 请求报价
LDM-6-16-BR-OR M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 OR CAD 请求报价
LDM-6-16-BR-RD M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 RD CAD 请求报价
LDM-6-16-BR-SG M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 SG CAD 请求报价
LDM-6-20-BR-BK M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 BK CAD 请求报价
LDM-6-20-BR-OR M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 OR CAD 请求报价
LDM-6-20-BR-RD M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 RD CAD 请求报价
LDM-6-20-BR-SG M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 SG CAD 请求报价
LDM-6-25-BR-BK M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 BK CAD 请求报价
LDM-6-25-BR-OR M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 OR CAD 请求报价
LDM-6-25-BR-RD M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 RD CAD 请求报价
LDM-6-25-BR-SG M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 SG CAD 请求报价
LDM-6-32-BR-BK M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 BK CAD 请求报价
LDM-6-32-BR-OR M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 OR CAD 请求报价
LDM-6-32-BR-RD M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 RD CAD 请求报价
LDM-6-32-BR-SG M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 SG CAD 请求报价
LDM-6-40-BR-BK M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 BK CAD 请求报价
LDM-6-40-BR-OR M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 OR CAD 请求报价
LDM-6-40-BR-RD M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 RD CAD 请求报价
LDM-6-40-BR-SG M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 SG CAD 请求报价
LDM-6-50-BR-BK M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 BK CAD 请求报价
LDM-6-50-BR-OR M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 OR CAD 请求报价
LDM-6-50-BR-RD M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 RD CAD 请求报价
LDM-6-50-BR-SG M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 SG CAD 请求报价
LDM-8-20-BR-BK M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 BK CAD 请求报价
LDM-8-20-BR-OR M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 OR CAD 请求报价
LDM-8-20-BR-RD M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 RD CAD 请求报价
LDM-8-20-BR-SG M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 SG CAD 请求报价
LDM-8-25-BR-BK M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 BK CAD 请求报价
LDM-8-25-BR-OR M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 OR CAD 请求报价
LDM-8-25-BR-RD M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 RD CAD 请求报价
LDM-8-25-BR-SG M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 SG CAD 请求报价
LDM-8-32-BR-BK M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 BK CAD 请求报价
LDM-8-32-BR-OR M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 OR CAD 请求报价
LDM-8-32-BR-RD M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 RD CAD 请求报价
LDM-8-32-BR-SG M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 SG CAD 请求报价
LDM-8-40-BR-BK M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 BK CAD 请求报价
LDM-8-40-BR-OR M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 OR CAD 请求报价
LDM-8-40-BR-RD M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 RD CAD 请求报价
LDM-8-40-BR-SG M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 SG CAD 请求报价
LDM-8-50-BR-BK M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 BK CAD 请求报价
LDM-8-50-BR-OR M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 OR CAD 请求报价
LDM-8-50-BR-RD M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 RD CAD 请求报价
LDM-8-50-BR-SG M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 SG CAD 请求报价
LDM-8-63-BR-BK M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 BK CAD 请求报价
LDM-8-63-BR-OR M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 OR CAD 请求报价
LDM-8-63-BR-RD M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 RD CAD 请求报价
LDM-8-63-BR-SG M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 SG CAD 请求报价
LDM-10A-20-BR-BK M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 BK CAD 请求报价
LDM-10A-20-BR-OR M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 OR CAD 请求报价
LDM-10A-20-BR-RD M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 RD CAD 请求报价
LDM-10A-20-BR-SG M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 SG CAD 请求报价
LDM-10A-25-BR-BK M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 BK CAD 请求报价
LDM-10A-25-BR-OR M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 OR CAD 请求报价
LDM-10A-25-BR-RD M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 RD CAD 请求报价
LDM-10A-25-BR-SG M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 SG CAD 请求报价
LDM-10A-32-BR-BK M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 BK CAD 请求报价
LDM-10A-32-BR-OR M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 OR CAD 请求报价
LDM-10A-32-BR-RD M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 RD CAD 请求报价
LDM-10A-32-BR-SG M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 SG CAD 请求报价
LDM-10A-40-BR-BK M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 BK CAD 请求报价
LDM-10A-40-BR-OR M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 OR CAD 请求报价
LDM-10A-40-BR-RD M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 RD CAD 请求报价
LDM-10A-40-BR-SG M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 SG CAD 请求报价
LDM-10A-50-BR-BK M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 BK CAD 请求报价
LDM-10A-50-BR-OR M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 OR CAD 请求报价
LDM-10A-50-BR-RD M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 RD CAD 请求报价
LDM-10A-50-BR-SG M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 SG CAD 请求报价
LDM-10A-63-BR-BK M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 BK CAD 请求报价
LDM-10A-63-BR-OR M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 OR CAD 请求报价
LDM-10A-63-BR-RD M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 RD CAD 请求报价
LDM-10A-63-BR-SG M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 SG CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDM-BR
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝或SWPB
垫 黄铜

特点

  • 螺纹前端带垫的夹紧手柄。
  • 可毫无损伤地紧固工件。
  • 螺纹部为切削而成的一体构造。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
