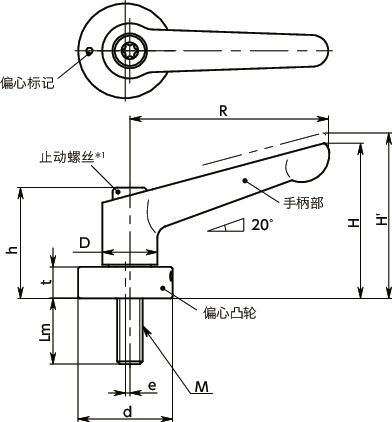

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | D | d | e | t | 齿数 | 容许紧固扭矩 （N・m） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-6-EC-BK | M6 | 1 | 15.5 | 45 | 38.5 | 42 | 29 | 13 | 20 | 1 | 8 | 18 | 6 | 54 | BK | CAD | 请求报价 |
| LDM-6-EC-SG | M6 | 1 | 15.5 | 45 | 38.5 | 42 | 29 | 13 | 20 | 1 | 8 | 18 | 6 | 54 | SG | CAD | 请求报价 |
| LDM-6-EC-OR | M6 | 1 | 15.5 | 45 | 38.5 | 42 | 29 | 13 | 20 | 1 | 8 | 18 | 6 | 54 | OR | CAD | 请求报价 |
| LDM-6-EC-RD | M6 | 1 | 15.5 | 45 | 38.5 | 42 | 29 | 13 | 20 | 1 | 8 | 18 | 6 | 54 | RD | CAD | 请求报价 |
| LDM-8-EC-BK | M8 | 1.25 | 18.5 | 63 | 51.5 | 55.5 | 37.5 | 17.5 | 30 | 1.5 | 12 | 24 | 17 | 143 | BK | CAD | 请求报价 |
| LDM-8-EC-SG | M8 | 1.25 | 18.5 | 63 | 51.5 | 55.5 | 37.5 | 17.5 | 30 | 1.5 | 12 | 24 | 17 | 143 | SG | CAD | 请求报价 |
| LDM-8-EC-OR | M8 | 1.25 | 18.5 | 63 | 51.5 | 55.5 | 37.5 | 17.5 | 30 | 1.5 | 12 | 24 | 17 | 143 | OR | CAD | 请求报价 |
| LDM-8-EC-RD | M8 | 1.25 | 18.5 | 63 | 51.5 | 55.5 | 37.5 | 17.5 | 30 | 1.5 | 12 | 24 | 17 | 143 | RD | CAD | 请求报价 |
| LDM-10-EC-BK | M10 | 1.5 | 18 | 78 | 61 | 65 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 | BK | CAD | 请求报价 |
| LDM-10-EC-SG | M10 | 1.5 | 18 | 78 | 61 | 65 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 | SG | CAD | 请求报价 |
| LDM-10-EC-OR | M10 | 1.5 | 18 | 78 | 61 | 65 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 | OR | CAD | 请求报价 |
| LDM-10-EC-RD | M10 | 1.5 | 18 | 78 | 61 | 65 | 43 | 21 | 35 | 2 | 14 | 26 | 20 | 229 | RD | CAD | 请求报价 |
材质、表面处理
| LDM-EC | |
|---|---|
| 手柄部 | 锌压铸件、静电喷涂（各种颜色） |
| 偏心凸轮 | SCM435、淬火（硬度：50-55HRC） |
| 螺纹部 | SUM22L、四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢、四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
特点
- 带偏心凸轮夹紧手柄。
- 可快速拆装工件。
- 如果抬起手柄，相对于偏心凸轮手柄是自由的，可自由变更手柄的位置。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

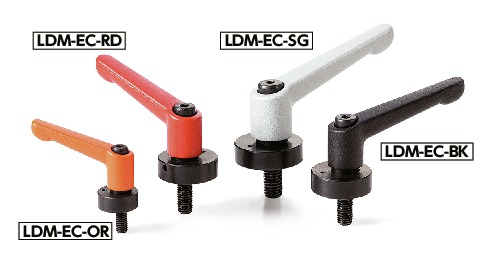

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
1分钟即可掌握！夹紧手柄的使用方法
安装方法

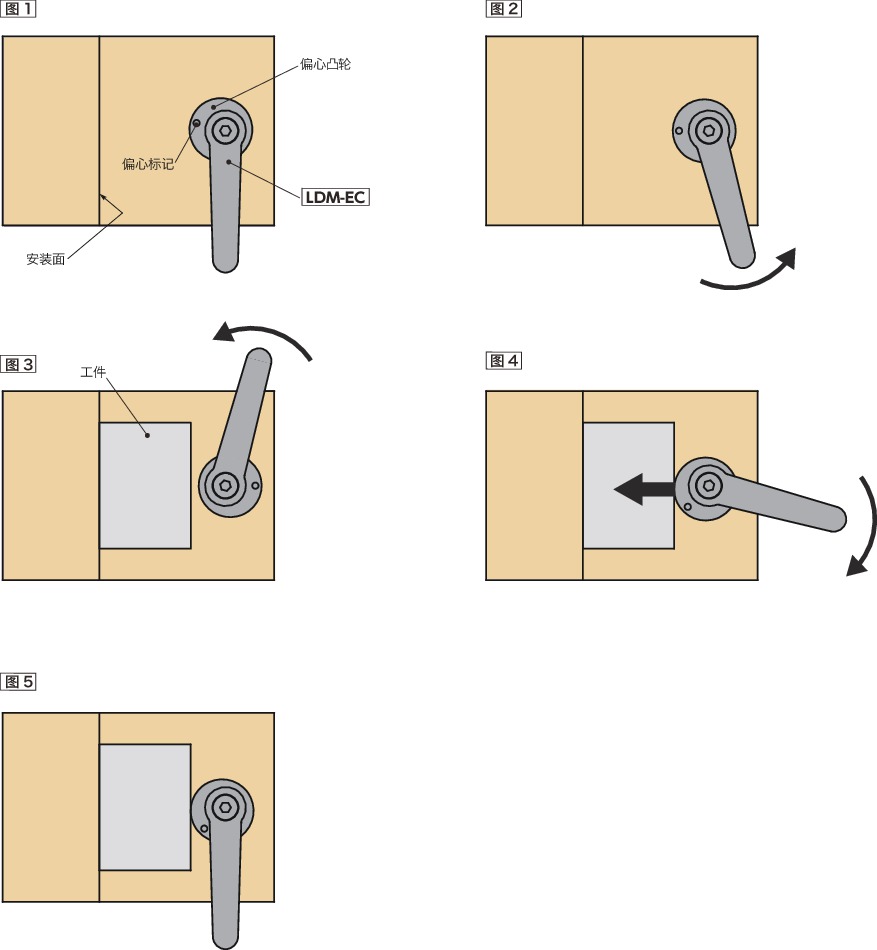

- 请将LDM-EC拧进螺孔，直至偏心凸轮的座面轻触底座面图1。
- 请旋松手柄，让偏心标记位于图2的位置。此时，如果抬起手柄，相对于偏心凸轮手柄是自由的，可自由变更手柄的位置。
- 请进一步旋松手柄，让偏心标记位于图3的位置。
- 请让偏心标记保持在图3的位置，将想要固定的工件插入偏心凸轮与安装面之间。
- 右转紧固手柄，偏心凸轮就会挤压工件使其紧贴安装面，从而固定工件图4。
- 最后将手柄变更到不会产生妨碍的位置图5。

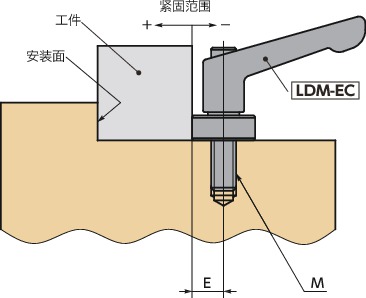

安装尺寸
单位 : mm
| 型号 | E | M | 调节范围 min./max. |
|---|---|---|---|
| LDM-6-EC | 9.50～+0.3 | M6 | -0.5/1.5 |
| LDM-8-EC | 14.20～+0.3 | M8 | -0.7/2.3 |
| LDM-10-EC | 16.50～+0.3 | M10 | -1/3 |
