夹紧手柄-长孔用垫圈装入型

Name: LDM-LWP
Brand: 锅屋百迪精密机械
Availability: OutOfStock

Clamp Lever with Flat Washer for Slotted Hole

LDM-LWP

安全注意事项使用方法

符号RoHS指令

一看就会的产品使用要领解说

短片示例为LEM-LWP（LEM-LWP）。本产品也可进行同样的操作。

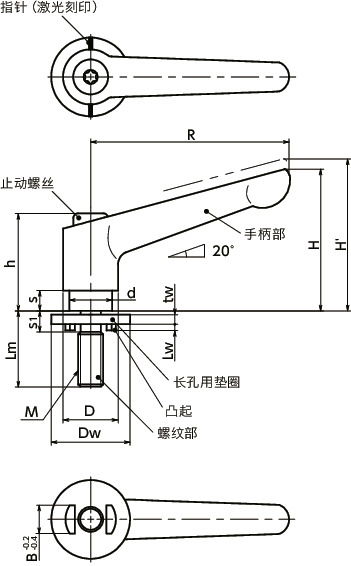

形状図

尺寸・CAD

选择

M（粗牙） 螺纹公称直径: 所有; M5; M6; M8; M10

Lm: 所有; 12; 16; 20; 25; 32; 40; 50; 63; 80

主体 颜色: 所有; BK; OR; RD; SG

单位 : mm

型号	M（粗牙）螺纹公称直径	螺距	Lm	R	H	H'	h	s	D	d	Dw	tw	Lw	s1	B^＊1	齿数	最大载荷	最大紧固力	质量（g）	主体颜色	CAD下载	请求报价
LDM-5-12-LWP20-BK	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	BK	CAD	请求报价
LDM-5-12-LWP20-OR	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	OR	CAD	请求报价
LDM-5-12-LWP20-RD	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	RD	CAD	请求报价
LDM-5-12-LWP20-SG	M5	0.8	12	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	SG	CAD	请求报价
LDM-5-16-LWP20-BK	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	BK	CAD	请求报价
LDM-5-16-LWP20-OR	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	OR	CAD	请求报价
LDM-5-16-LWP20-RD	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	RD	CAD	请求报价
LDM-5-16-LWP20-SG	M5	0.8	16	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	SG	CAD	请求报价
LDM-5-20-LWP20-BK	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	BK	CAD	请求报价
LDM-5-20-LWP20-OR	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	OR	CAD	请求报价
LDM-5-20-LWP20-RD	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	RD	CAD	请求报价
LDM-5-20-LWP20-SG	M5	0.8	20	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	41	SG	CAD	请求报价
LDM-5-25-LWP20-BK	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	42	BK	CAD	请求报价
LDM-5-25-LWP20-OR	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	42	OR	CAD	请求报价
LDM-5-25-LWP20-RD	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	42	RD	CAD	请求报价
LDM-5-25-LWP20-SG	M5	0.8	25	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	42	SG	CAD	请求报价
LDM-5-32-LWP20-BK	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	43	BK	CAD	请求报价
LDM-5-32-LWP20-OR	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	43	OR	CAD	请求报价
LDM-5-32-LWP20-RD	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	43	RD	CAD	请求报价
LDM-5-32-LWP20-SG	M5	0.8	32	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	43	SG	CAD	请求报价
LDM-5-40-LWP20-BK	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	44	BK	CAD	请求报价
LDM-5-40-LWP20-OR	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	44	OR	CAD	请求报价
LDM-5-40-LWP20-RD	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	44	RD	CAD	请求报价
LDM-5-40-LWP20-SG	M5	0.8	40	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	44	SG	CAD	请求报价
LDM-5-50-LWP20-BK	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	45	BK	CAD	请求报价
LDM-5-50-LWP20-OR	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	45	OR	CAD	请求报价
LDM-5-50-LWP20-RD	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	45	RD	CAD	请求报价
LDM-5-50-LWP20-SG	M5	0.8	50	45	34	37.5	24.5	4	13	10	20	2	2	4	5.5	18	60	3.9	45	SG	CAD	请求报价
LDM-6-12-LWP20-BK	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	BK	CAD	请求报价
LDM-6-12-LWP20-OR	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	OR	CAD	请求报价
LDM-6-12-LWP20-RD	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	RD	CAD	请求报价
LDM-6-12-LWP20-SG	M6	1	12	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	SG	CAD	请求报价
LDM-6-16-LWP20-BK	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	BK	CAD	请求报价
LDM-6-16-LWP20-OR	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	OR	CAD	请求报价
LDM-6-16-LWP20-RD	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	RD	CAD	请求报价
LDM-6-16-LWP20-SG	M6	1	16	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	41	SG	CAD	请求报价
LDM-6-20-LWP20-BK	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	42	BK	CAD	请求报价
LDM-6-20-LWP20-OR	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	42	OR	CAD	请求报价
LDM-6-20-LWP20-RD	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	42	RD	CAD	请求报价
LDM-6-20-LWP20-SG	M6	1	20	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	42	SG	CAD	请求报价
LDM-6-25-LWP20-BK	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	43	BK	CAD	请求报价
LDM-6-25-LWP20-OR	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	43	OR	CAD	请求报价
LDM-6-25-LWP20-RD	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	43	RD	CAD	请求报价
LDM-6-25-LWP20-SG	M6	1	25	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	43	SG	CAD	请求报价
LDM-6-32-LWP20-BK	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	44	BK	CAD	请求报价
LDM-6-32-LWP20-OR	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	44	OR	CAD	请求报价
LDM-6-32-LWP20-RD	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	44	RD	CAD	请求报价
LDM-6-32-LWP20-SG	M6	1	32	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	44	SG	CAD	请求报价
LDM-6-40-LWP20-BK	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	46	BK	CAD	请求报价
LDM-6-40-LWP20-OR	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	46	OR	CAD	请求报价
LDM-6-40-LWP20-RD	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	46	RD	CAD	请求报价
LDM-6-40-LWP20-SG	M6	1	40	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	46	SG	CAD	请求报价
LDM-6-50-LWP20-BK	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	47	BK	CAD	请求报价
LDM-6-50-LWP20-OR	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	47	OR	CAD	请求报价
LDM-6-50-LWP20-RD	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	47	RD	CAD	请求报价
LDM-6-50-LWP20-SG	M6	1	50	45	34	37.5	24.5	4	13	10	20	2	2	5	6.6	18	100	5.5	47	SG	CAD	请求报价
LDM-8-12-LWP25-BK	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	92	BK	CAD	请求报价
LDM-8-12-LWP25-OR	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	92	OR	CAD	请求报价
LDM-8-12-LWP25-RD	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	92	RD	CAD	请求报价
LDM-8-12-LWP25-SG	M8	1.25	12	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	92	SG	CAD	请求报价
LDM-8-16-LWP25-BK	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	93	BK	CAD	请求报价
LDM-8-16-LWP25-OR	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	93	OR	CAD	请求报价
LDM-8-16-LWP25-RD	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	93	RD	CAD	请求报价
LDM-8-16-LWP25-SG	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	93	SG	CAD	请求报价
LDM-8-20-LWP25-BK	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	94	BK	CAD	请求报价
LDM-8-20-LWP25-OR	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	94	OR	CAD	请求报价
LDM-8-20-LWP25-RD	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	94	RD	CAD	请求报价
LDM-8-20-LWP25-SG	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	94	SG	CAD	请求报价
LDM-8-25-LWP25-BK	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	96	BK	CAD	请求报价
LDM-8-25-LWP25-OR	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	96	OR	CAD	请求报价
LDM-8-25-LWP25-RD	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	96	RD	CAD	请求报价
LDM-8-25-LWP25-SG	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	96	SG	CAD	请求报价
LDM-8-32-LWP25-BK	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	97	BK	CAD	请求报价
LDM-8-32-LWP25-OR	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	97	OR	CAD	请求报价
LDM-8-32-LWP25-RD	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	97	RD	CAD	请求报价
LDM-8-32-LWP25-SG	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	97	SG	CAD	请求报价
LDM-8-40-LWP25-BK	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	100	BK	CAD	请求报价
LDM-8-40-LWP25-OR	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	100	OR	CAD	请求报价
LDM-8-40-LWP25-RD	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	100	RD	CAD	请求报价
LDM-8-40-LWP25-SG	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	100	SG	CAD	请求报价
LDM-8-50-LWP25-BK	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	103	BK	CAD	请求报价
LDM-8-50-LWP25-OR	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	103	OR	CAD	请求报价
LDM-8-50-LWP25-RD	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	103	RD	CAD	请求报价
LDM-8-50-LWP25-SG	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	103	SG	CAD	请求报价
LDM-8-63-LWP25-BK	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	107	BK	CAD	请求报价
LDM-8-63-LWP25-OR	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	107	OR	CAD	请求报价
LDM-8-63-LWP25-RD	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	107	RD	CAD	请求报价
LDM-8-63-LWP25-SG	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	25	3	2	6	9	24	180	10	107	SG	CAD	请求报价
LDM-10-16-LWP30-BK	M10	1.5	16	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	151	BK	CAD	请求报价
LDM-10-16-LWP30-OR	M10	1.5	16	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	151	OR	CAD	请求报价
LDM-10-16-LWP30-RD	M10	1.5	16	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	151	RD	CAD	请求报价
LDM-10-16-LWP30-SG	M10	1.5	16	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	151	SG	CAD	请求报价
LDM-10-20-LWP30-BK	M10	1.5	20	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	152	BK	CAD	请求报价
LDM-10-20-LWP30-OR	M10	1.5	20	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	152	OR	CAD	请求报价
LDM-10-20-LWP30-RD	M10	1.5	20	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	152	RD	CAD	请求报价
LDM-10-20-LWP30-SG	M10	1.5	20	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	152	SG	CAD	请求报价
LDM-10-25-LWP30-BK	M10	1.5	25	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	155	BK	CAD	请求报价
LDM-10-25-LWP30-OR	M10	1.5	25	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	155	OR	CAD	请求报价
LDM-10-25-LWP30-RD	M10	1.5	25	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	155	RD	CAD	请求报价
LDM-10-25-LWP30-SG	M10	1.5	25	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	155	SG	CAD	请求报价
LDM-10-32-LWP30-BK	M10	1.5	32	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	158	BK	CAD	请求报价
LDM-10-32-LWP30-OR	M10	1.5	32	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	158	OR	CAD	请求报价
LDM-10-32-LWP30-RD	M10	1.5	32	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	158	RD	CAD	请求报价
LDM-10-32-LWP30-SG	M10	1.5	32	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	158	SG	CAD	请求报价
LDM-10-40-LWP30-BK	M10	1.5	40	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	162	BK	CAD	请求报价
LDM-10-40-LWP30-OR	M10	1.5	40	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	162	OR	CAD	请求报价
LDM-10-40-LWP30-RD	M10	1.5	40	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	162	RD	CAD	请求报价
LDM-10-40-LWP30-SG	M10	1.5	40	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	162	SG	CAD	请求报价
LDM-10-50-LWP30-BK	M10	1.5	50	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	167	BK	CAD	请求报价
LDM-10-50-LWP30-OR	M10	1.5	50	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	167	OR	CAD	请求报价
LDM-10-50-LWP30-RD	M10	1.5	50	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	167	RD	CAD	请求报价
LDM-10-50-LWP30-SG	M10	1.5	50	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	167	SG	CAD	请求报价
LDM-10-63-LWP30-BK	M10	1.5	63	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	174	BK	CAD	请求报价
LDM-10-63-LWP30-OR	M10	1.5	63	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	174	OR	CAD	请求报价
LDM-10-63-LWP30-RD	M10	1.5	63	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	174	RD	CAD	请求报价
LDM-10-63-LWP30-SG	M10	1.5	63	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	174	SG	CAD	请求报价
LDM-10-80-LWP30-BK	M10	1.5	80	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	182	BK	CAD	请求报价
LDM-10-80-LWP30-OR	M10	1.5	80	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	182	OR	CAD	请求报价
LDM-10-80-LWP30-RD	M10	1.5	80	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	182	RD	CAD	请求报价
LDM-10-80-LWP30-SG	M10	1.5	80	78	54	58	36	8	21	16	30	3	2	7	11	26	290	16	182	SG	CAD	请求报价

＊1：　请根据垫圈凸起部B尺寸设定长孔的宽度。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	LDM-LWP
手柄部	锌压铸件静电喷涂（各种颜色）
螺纹部	SUM22L 四氧化三铁保护膜（黑）
长孔用垫圈	SUS303
止动螺丝	钢四氧化三铁保护膜（黑）
弹簧	不锈钢丝

特点

装入长孔用垫圈的夹紧手柄。

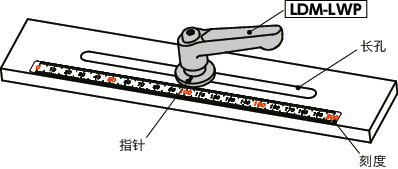

由于垫圈座面部的凸起防止垫圈旋转，上方的指针一直指示刻度，因此适用于利用长孔的滑动机构。

LDM-LWP夹紧手柄-长孔用垫圈装入型

垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。

手柄部采用不易形成明显损伤的亚光型静电喷涂。
手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。

末尾符号	手柄部的颜色
BK	亚光黑
SG	亚光银
OR	亚光橙
RD	亚光红

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄

1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

垫圈指针请作为大致参考使用。

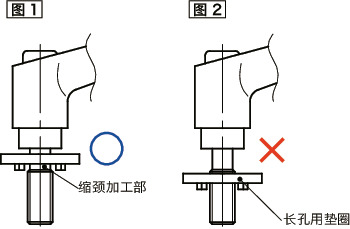

紧固手柄之前，如图1所示，请确认垫圈位于缩颈加工部。如图2所示，如果在垫圈卡在螺牙上的状态下进行紧固，则可能会导致垫圈变形。

LDM-LWP夹紧手柄-长孔用垫圈装入型

型号列表

LDM-10-LWP30

LDM-5-LWP20

LDM-6-LWP20

LDM-8-LWP25
