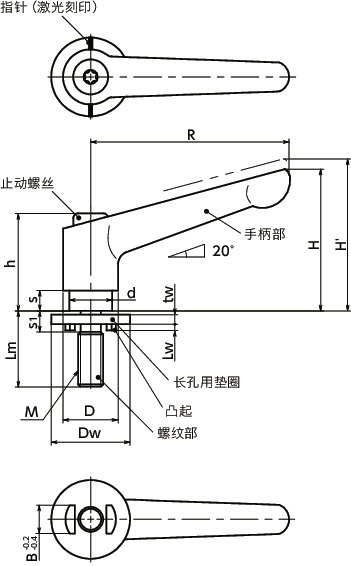

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Dw | tw | Lw | s1 | B＊1 | 齿数 | 最大载荷 | 最大紧固力 | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-8-12-LWP25-BK | M8 | 1.25 | 12 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 92 | BK | CAD | 请求报价 |
| LDM-8-12-LWP25-OR | M8 | 1.25 | 12 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 92 | OR | CAD | 请求报价 |
| LDM-8-12-LWP25-RD | M8 | 1.25 | 12 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 92 | RD | CAD | 请求报价 |
| LDM-8-12-LWP25-SG | M8 | 1.25 | 12 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 92 | SG | CAD | 请求报价 |
| LDM-8-16-LWP25-BK | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 93 | BK | CAD | 请求报价 |
| LDM-8-16-LWP25-OR | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 93 | OR | CAD | 请求报价 |
| LDM-8-16-LWP25-RD | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 93 | RD | CAD | 请求报价 |
| LDM-8-16-LWP25-SG | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 93 | SG | CAD | 请求报价 |
| LDM-8-20-LWP25-BK | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 94 | BK | CAD | 请求报价 |
| LDM-8-20-LWP25-OR | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 94 | OR | CAD | 请求报价 |
| LDM-8-20-LWP25-RD | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 94 | RD | CAD | 请求报价 |
| LDM-8-20-LWP25-SG | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 94 | SG | CAD | 请求报价 |
| LDM-8-25-LWP25-BK | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 96 | BK | CAD | 请求报价 |
| LDM-8-25-LWP25-OR | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 96 | OR | CAD | 请求报价 |
| LDM-8-25-LWP25-RD | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 96 | RD | CAD | 请求报价 |
| LDM-8-25-LWP25-SG | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 96 | SG | CAD | 请求报价 |
| LDM-8-32-LWP25-BK | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 97 | BK | CAD | 请求报价 |
| LDM-8-32-LWP25-OR | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 97 | OR | CAD | 请求报价 |
| LDM-8-32-LWP25-RD | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 97 | RD | CAD | 请求报价 |
| LDM-8-32-LWP25-SG | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 97 | SG | CAD | 请求报价 |
| LDM-8-40-LWP25-BK | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 100 | BK | CAD | 请求报价 |
| LDM-8-40-LWP25-OR | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 100 | OR | CAD | 请求报价 |
| LDM-8-40-LWP25-RD | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 100 | RD | CAD | 请求报价 |
| LDM-8-40-LWP25-SG | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 100 | SG | CAD | 请求报价 |
| LDM-8-50-LWP25-BK | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 103 | BK | CAD | 请求报价 |
| LDM-8-50-LWP25-OR | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 103 | OR | CAD | 请求报价 |
| LDM-8-50-LWP25-RD | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 103 | RD | CAD | 请求报价 |
| LDM-8-50-LWP25-SG | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 103 | SG | CAD | 请求报价 |
| LDM-8-63-LWP25-BK | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 107 | BK | CAD | 请求报价 |
| LDM-8-63-LWP25-OR | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 107 | OR | CAD | 请求报价 |
| LDM-8-63-LWP25-RD | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 107 | RD | CAD | 请求报价 |
| LDM-8-63-LWP25-SG | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 2 | 6 | 9 | 24 | 180 | 10 | 107 | SG | CAD | 请求报价 |
＊1： 请根据垫圈凸起部B尺寸设定长孔的宽度。
材质、表面处理
| LDM-LWP | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 长孔用垫圈 | SUS303 |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝 |
特点
- 装入长孔用垫圈的夹紧手柄。

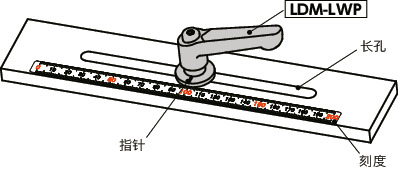

- 由于垫圈座面部的凸起防止垫圈旋转，上方的指针一直指示刻度，因此适用于利用长孔的滑动机构。
- 垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
- 垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |

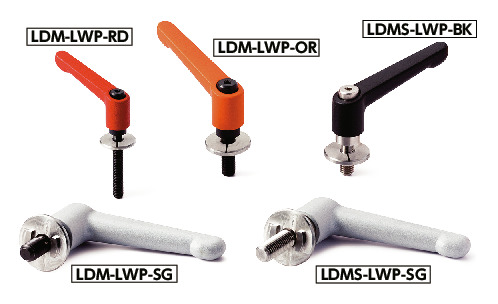

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项
- 垫圈指针请作为大致参考使用。

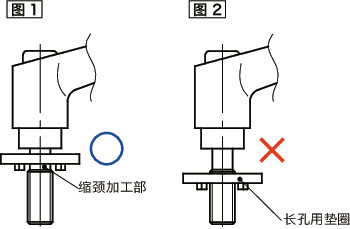

- 紧固手柄之前，如图1所示，请确认垫圈位于缩颈加工部。如图2所示，如果在垫圈卡在螺牙上的状态下进行紧固，则可能会导致垫圈变形。
