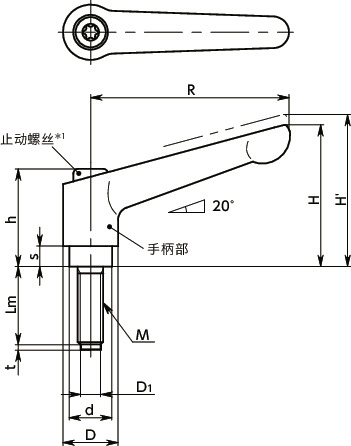

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | D1 | t | 齿数 | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-8-20-PL-BK | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 84 | BK | CAD | 请求报价 |
| LDM-8-20-PL-OR | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 84 | OR | CAD | 请求报价 |
| LDM-8-20-PL-RD | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 84 | RD | CAD | 请求报价 |
| LDM-8-20-PL-SG | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 84 | SG | CAD | 请求报价 |
| LDM-8-25-PL-BK | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 86 | BK | CAD | 请求报价 |
| LDM-8-25-PL-OR | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 86 | OR | CAD | 请求报价 |
| LDM-8-25-PL-RD | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 86 | RD | CAD | 请求报价 |
| LDM-8-25-PL-SG | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 86 | SG | CAD | 请求报价 |
| LDM-8-32-PL-BK | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 88 | BK | CAD | 请求报价 |
| LDM-8-32-PL-OR | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 88 | OR | CAD | 请求报价 |
| LDM-8-32-PL-RD | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 88 | RD | CAD | 请求报价 |
| LDM-8-32-PL-SG | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 88 | SG | CAD | 请求报价 |
| LDM-8-40-PL-BK | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 91 | BK | CAD | 请求报价 |
| LDM-8-40-PL-OR | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 91 | OR | CAD | 请求报价 |
| LDM-8-40-PL-RD | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 91 | RD | CAD | 请求报价 |
| LDM-8-40-PL-SG | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 91 | SG | CAD | 请求报价 |
| LDM-8-50-PL-BK | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 94 | BK | CAD | 请求报价 |
| LDM-8-50-PL-OR | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 94 | OR | CAD | 请求报价 |
| LDM-8-50-PL-RD | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 94 | RD | CAD | 请求报价 |
| LDM-8-50-PL-SG | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 94 | SG | CAD | 请求报价 |
| LDM-8-63-PL-BK | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 98 | BK | CAD | 请求报价 |
| LDM-8-63-PL-OR | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 98 | OR | CAD | 请求报价 |
| LDM-8-63-PL-RD | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 98 | RD | CAD | 请求报价 |
| LDM-8-63-PL-SG | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 5 | 1.6 | 24 | 98 | SG | CAD | 请求报价 |
材质、表面处理
| LDM-PL | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
| 垫 | 聚缩醛（白） |
特点
- 螺纹前端带垫的夹紧手柄。
- 可毫无损伤地紧固工件。
- 螺纹部为切削而成的一体构造。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

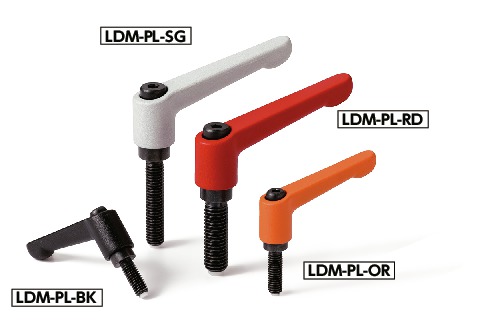

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
