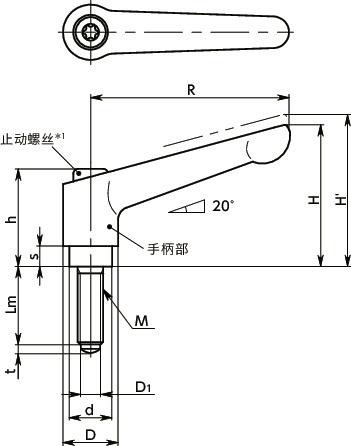

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | D1 | t | 齿数 | 质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDM-10A-20-R-BK | M10 | 1.5 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 90 | BK | CAD | 请求报价 |
| LDM-10A-20-R-OR | M10 | 1.5 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 90 | OR | CAD | 请求报价 |
| LDM-10A-20-R-RD | M10 | 1.5 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 90 | RD | CAD | 请求报价 |
| LDM-10A-20-R-SG | M10 | 1.5 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 90 | SG | CAD | 请求报价 |
| LDM-10A-25-R-BK | M10 | 1.5 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 93 | BK | CAD | 请求报价 |
| LDM-10A-25-R-OR | M10 | 1.5 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 93 | OR | CAD | 请求报价 |
| LDM-10A-25-R-RD | M10 | 1.5 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 93 | RD | CAD | 请求报价 |
| LDM-10A-25-R-SG | M10 | 1.5 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 93 | SG | CAD | 请求报价 |
| LDM-10A-32-R-BK | M10 | 1.5 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 94 | BK | CAD | 请求报价 |
| LDM-10A-32-R-OR | M10 | 1.5 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 94 | OR | CAD | 请求报价 |
| LDM-10A-32-R-RD | M10 | 1.5 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 94 | RD | CAD | 请求报价 |
| LDM-10A-32-R-SG | M10 | 1.5 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 94 | SG | CAD | 请求报价 |
| LDM-10A-40-R-BK | M10 | 1.5 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 98 | BK | CAD | 请求报价 |
| LDM-10A-40-R-OR | M10 | 1.5 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 98 | OR | CAD | 请求报价 |
| LDM-10A-40-R-RD | M10 | 1.5 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 98 | RD | CAD | 请求报价 |
| LDM-10A-40-R-SG | M10 | 1.5 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 98 | SG | CAD | 请求报价 |
| LDM-10A-50-R-BK | M10 | 1.5 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 103 | BK | CAD | 请求报价 |
| LDM-10A-50-R-OR | M10 | 1.5 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 103 | OR | CAD | 请求报价 |
| LDM-10A-50-R-RD | M10 | 1.5 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 103 | RD | CAD | 请求报价 |
| LDM-10A-50-R-SG | M10 | 1.5 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 103 | SG | CAD | 请求报价 |
| LDM-10A-63-R-BK | M10 | 1.5 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 110 | BK | CAD | 请求报价 |
| LDM-10A-63-R-OR | M10 | 1.5 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 110 | OR | CAD | 请求报价 |
| LDM-10A-63-R-RD | M10 | 1.5 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 110 | RD | CAD | 请求报价 |
| LDM-10A-63-R-SG | M10 | 1.5 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 8 | 3.5 | 24 | 110 | SG | CAD | 请求报价 |
材质、表面处理
| LDM-R | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
| 垫 | S45C（硬度50HRC以上） |
特点
- 螺纹前端带垫的夹紧手柄
- 螺纹前端的球面形垫通过点接触牢牢地固定工件。
- 螺纹部为切削而成的一体构造。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

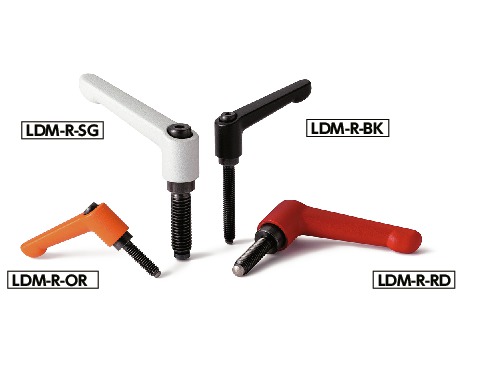

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
