Nabeya Bi-tech

  • 夹紧手柄

夹紧手柄（球头）

Clamp Lever with Ball Point Grub Screw

LDM-SGB

安全注意事项使用方法

符号RoHS指令

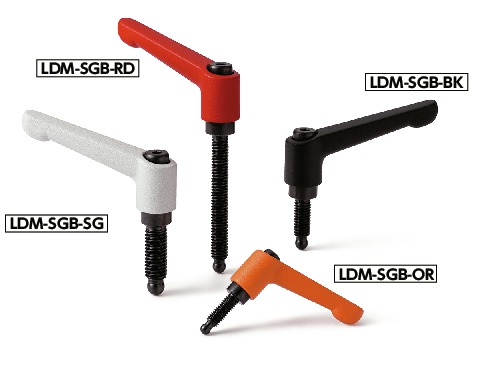

LDM-SGB夹紧手柄（球头）

形状図

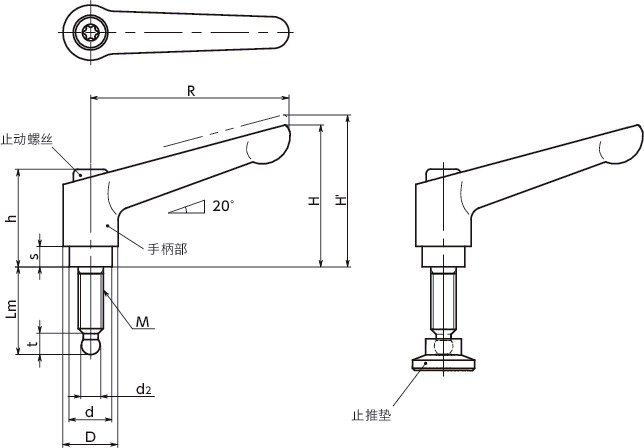

LDM-SGB夹紧手柄（球头）寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
Lm
所有
16
20
25
32
40
50
63
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d d2 t 齿数 适用的止推垫 质量
（g）		 主体
颜色		 CAD下载 请求报价
LDM-6-16-SGB-BK M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 BK CAD 请求报价
LDM-6-16-SGB-OR M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 OR CAD 请求报价
LDM-6-16-SGB-RD M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 RD CAD 请求报价
LDM-6-16-SGB-SG M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 SG CAD 请求报价
LDM-6-20-SGB-BK M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 BK CAD 请求报价
LDM-6-20-SGB-OR M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 OR CAD 请求报价
LDM-6-20-SGB-RD M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 RD CAD 请求报价
LDM-6-20-SGB-SG M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 SG CAD 请求报价
LDM-6-25-SGB-BK M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 BK CAD 请求报价
LDM-6-25-SGB-OR M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 OR CAD 请求报价
LDM-6-25-SGB-RD M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 RD CAD 请求报价
LDM-6-25-SGB-SG M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 SG CAD 请求报价
LDM-6-32-SGB-BK M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 BK CAD 请求报价
LDM-6-32-SGB-OR M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 OR CAD 请求报价
LDM-6-32-SGB-RD M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 RD CAD 请求报价
LDM-6-32-SGB-SG M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 SG CAD 请求报价
LDM-6-40-SGB-BK M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 BK CAD 请求报价
LDM-6-40-SGB-OR M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 OR CAD 请求报价
LDM-6-40-SGB-RD M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 RD CAD 请求报价
LDM-6-40-SGB-SG M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 SG CAD 请求报价
LDM-6-50-SGB-BK M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 BK CAD 请求报价
LDM-6-50-SGB-OR M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 OR CAD 请求报价
LDM-6-50-SGB-RD M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 RD CAD 请求报价
LDM-6-50-SGB-SG M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 SG CAD 请求报价
LDM-8-20-SGB-BK M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 BK CAD 请求报价
LDM-8-20-SGB-OR M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 OR CAD 请求报价
LDM-8-20-SGB-RD M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 RD CAD 请求报价
LDM-8-20-SGB-SG M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 SG CAD 请求报价
LDM-8-25-SGB-BK M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 BK CAD 请求报价
LDM-8-25-SGB-OR M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 OR CAD 请求报价
LDM-8-25-SGB-RD M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 RD CAD 请求报价
LDM-8-25-SGB-SG M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 SG CAD 请求报价
LDM-8-32-SGB-BK M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 BK CAD 请求报价
LDM-8-32-SGB-OR M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 OR CAD 请求报价
LDM-8-32-SGB-RD M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 RD CAD 请求报价
LDM-8-32-SGB-SG M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 SG CAD 请求报价
LDM-8-40-SGB-BK M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 BK CAD 请求报价
LDM-8-40-SGB-OR M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 OR CAD 请求报价
LDM-8-40-SGB-RD M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 RD CAD 请求报价
LDM-8-40-SGB-SG M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 SG CAD 请求报价
LDM-8-50-SGB-BK M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 BK CAD 请求报价
LDM-8-50-SGB-OR M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 OR CAD 请求报价
LDM-8-50-SGB-RD M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 RD CAD 请求报价
LDM-8-50-SGB-SG M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 SG CAD 请求报价
LDM-8-63-SGB-BK M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 BK CAD 请求报价
LDM-8-63-SGB-OR M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 OR CAD 请求报价
LDM-8-63-SGB-RD M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 RD CAD 请求报价
LDM-8-63-SGB-SG M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 SG CAD 请求报价
LDM-10A-20-SGB-BK M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 BK CAD 请求报价
LDM-10A-20-SGB-OR M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 OR CAD 请求报价
LDM-10A-20-SGB-RD M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 RD CAD 请求报价
LDM-10A-20-SGB-SG M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 SG CAD 请求报价
LDM-10A-25-SGB-BK M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 BK CAD 请求报价
LDM-10A-25-SGB-OR M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 OR CAD 请求报价
LDM-10A-25-SGB-RD M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 RD CAD 请求报价
LDM-10A-25-SGB-SG M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 SG CAD 请求报价
LDM-10A-32-SGB-BK M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 BK CAD 请求报价
LDM-10A-32-SGB-OR M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 OR CAD 请求报价
LDM-10A-32-SGB-RD M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 RD CAD 请求报价
LDM-10A-32-SGB-SG M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 SG CAD 请求报价
LDM-10A-40-SGB-BK M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 BK CAD 请求报价
LDM-10A-40-SGB-OR M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 OR CAD 请求报价
LDM-10A-40-SGB-RD M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 RD CAD 请求报价
LDM-10A-40-SGB-SG M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 SG CAD 请求报价
LDM-10A-50-SGB-BK M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 BK CAD 请求报价
LDM-10A-50-SGB-OR M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 OR CAD 请求报价
LDM-10A-50-SGB-RD M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 RD CAD 请求报价
LDM-10A-50-SGB-SG M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 SG CAD 请求报价
LDM-10A-63-SGB-BK M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 BK CAD 请求报价
LDM-10A-63-SGB-OR M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 OR CAD 请求报价
LDM-10A-63-SGB-RD M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 RD CAD 请求报价
LDM-10A-63-SGB-SG M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 SG CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDM-SGB
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝或SWPB

特点

  • 将夹紧手柄和无头螺丝一体化。无需紧固工具。
  • 螺纹的前端为球面。请另行购买止推垫SBP后配套使用。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 螺纹部为切削而成的一体构造。不使用粘接剂或柱销。
  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红

1分钟即可掌握！夹紧手柄的使用方法

相关产品

也可单独订购夹紧手柄（球头）与止推垫。
LDM-SGB
SBP

LDM-SGB-SBP/LDM-SGB夹紧手柄（带止推垫）
