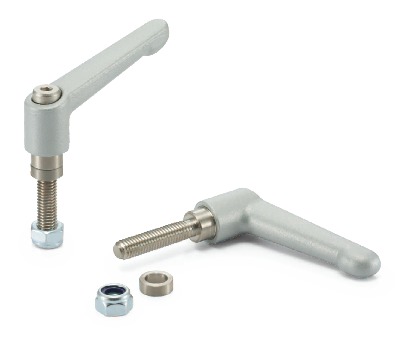

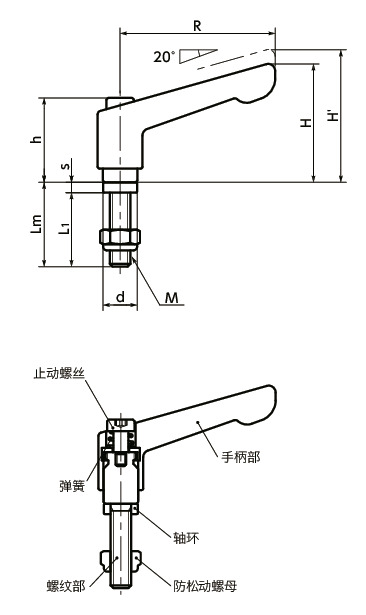

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | L1 | h | R | H | H' | s | d | 齿数 | 最大载荷（N） | 最大紧固力（kN） | 质量 （g） |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-6-22-LA-SG | M6 | 1 | 22 | 19 | 24.5 | 45 | 35 | 38.5 | 3 | 9.9 | 18 | 100 | 5.5 | 40 | - |
| LDMS-8-32-LA-SG | M8 | 1.25 | 32 | 27.5 | 31 | 63 | 45 | 49 | 4.5 | 12.9 | 24 | 180 | 10 | 92 | - |
| LDMS-8-35-LA-SG | M8 | 1.25 | 35 | 30.5 | 31 | 63 | 45 | 49 | 4.5 | 12.9 | 24 | 180 | 10 | 94 | - |
| LDMS-8-40-LA-SG | M8 | 1.25 | 40 | 35.5 | 31 | 63 | 45 | 49 | 4.5 | 12.9 | 24 | 180 | 10 | 98 | - |
| LDMS-8-55-LA-SG | M8 | 1.25 | 55 | 50.5 | 31 | 63 | 45 | 49 | 4.5 | 12.9 | 24 | 180 | 10 | 102 | - |
| LDMS-10-40-LA-SG | M10 | 1.5 | 40 | 34.5 | 36 | 78 | 55 | 59 | 5.5 | 16.9 | 26 | 290 | 16 | 146 | - |
| LDMS-10-55-LA-SG | M10 | 1.5 | 55 | 49.5 | 36 | 78 | 55 | 59 | 5.5 | 16.9 | 26 | 290 | 16 | 155 | - |
| LDMS-10-63-LA-SG | M10 | 1.5 | 63 | 57.5 | 36 | 78 | 55 | 59 | 5.5 | 16.9 | 26 | 290 | 16 | 160 | - |
材质、表面处理
| LDMS-LA | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（亚光银） |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢 |
| 弹簧 | 不锈钢丝 |
| 轴环 | SUS303 |
| 防松动螺母 | SUS304 |
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项

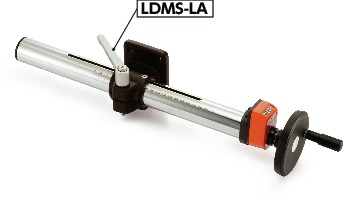

为防止螺纹部和防松动螺母的粘连、烧结，请定期涂抹润滑剂。使用例
