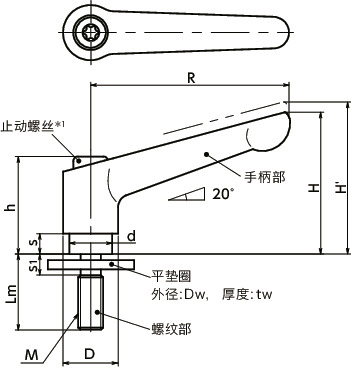

形状図
＊1： 将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Dw | tw | s1 | 齿数 | 最大载荷 | 最大紧固力 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-5-12-LW20-NI | M5 | 0.8 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-16-LW20-NI | M5 | 0.8 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-20-LW20-NI | M5 | 0.8 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 47 | CAD | 请求报价 |
| LDMS-5-25-LW20-NI | M5 | 0.8 | 25 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 48 | CAD | 请求报价 |
| LDMS-5-32-LW20-NI | M5 | 0.8 | 32 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 49 | CAD | 请求报价 |
| LDMS-5-40-LW20-NI | M5 | 0.8 | 40 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 50 | CAD | 请求报价 |
| LDMS-5-50-LW20-NI | M5 | 0.8 | 50 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 4 | 18 | 60 | 3.9 | 51 | CAD | 请求报价 |
| LDMS-6-12-LW20-NI | M6 | 1 | 12 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 47 | CAD | 请求报价 |
| LDMS-6-16-LW20-NI | M6 | 1 | 16 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 47 | CAD | 请求报价 |
| LDMS-6-20-LW20-NI | M6 | 1 | 20 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 48 | CAD | 请求报价 |
| LDMS-6-25-LW20-NI | M6 | 1 | 25 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 49 | CAD | 请求报价 |
| LDMS-6-32-LW20-NI | M6 | 1 | 32 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 50 | CAD | 请求报价 |
| LDMS-6-40-LW20-NI | M6 | 1 | 40 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 52 | CAD | 请求报价 |
| LDMS-6-50-LW20-NI | M6 | 1 | 50 | 45 | 34 | 37.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 5 | 18 | 100 | 5.5 | 53 | CAD | 请求报价 |
| LDMS-8-16-LW25-NI | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 105 | CAD | 请求报价 |
| LDMS-8-20-LW25-NI | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 106 | CAD | 请求报价 |
| LDMS-8-25-LW25-NI | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 108 | CAD | 请求报价 |
| LDMS-8-32-LW25-NI | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 109 | CAD | 请求报价 |
| LDMS-8-40-LW25-NI | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 112 | CAD | 请求报价 |
| LDMS-8-50-LW25-NI | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 115 | CAD | 请求报价 |
| LDMS-8-63-LW25-NI | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 25 | 3 | 6 | 24 | 180 | 10 | 119 | CAD | 请求报价 |
| LDMS-10-20-LW30-NI | M10 | 1.5 | 20 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 171 | CAD | 请求报价 |
| LDMS-10-25-LW30-NI | M10 | 1.5 | 25 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 174 | CAD | 请求报价 |
| LDMS-10-32-LW30-NI | M10 | 1.5 | 32 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 177 | CAD | 请求报价 |
| LDMS-10-40-LW30-NI | M10 | 1.5 | 40 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 181 | CAD | 请求报价 |
| LDMS-10-50-LW30-NI | M10 | 1.5 | 50 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 186 | CAD | 请求报价 |
| LDMS-10-63-LW30-NI | M10 | 1.5 | 63 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 193 | CAD | 请求报价 |
| LDMS-10-80-LW30-NI | M10 | 1.5 | 80 | 78 | 54 | 58 | 36 | 8 | 21 | 16 | 30 | 3 | 7 | 26 | 290 | 16 | 201 | CAD | 请求报价 |
材质、表面处理
| LDMS-LW-NI | |
|---|---|
| 手柄部 | SCS13（相当于SUS304） 喷丸 |
| 螺纹部 | SUS303 |
| 平垫圈 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

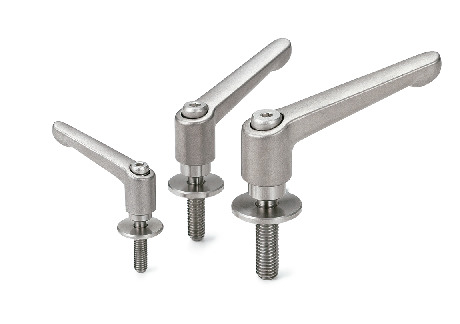

- 装入平垫圈的全不锈钢制夹紧手柄。
- 具有优良的耐腐蚀性和强度。
- 平垫圈被装入到缩颈加工部，可防止平垫圈脱落。另外，也无需进行平垫圈装入作业。
- 平垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
- 适用于不能增大座面压力的树脂零部件或长孔零部件等的紧固。
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项

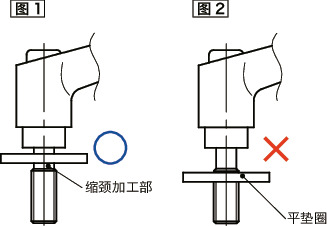

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。
使用例

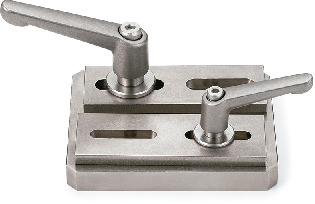

适用于长孔零部件的紧固。
