Nabeya Bi-tech

  • 夹紧手柄

夹紧手柄（外螺纹） - 全不锈钢制

Clamp Lever

LDMS-NI-PE

安全注意事项使用方法

符号RoHS指令

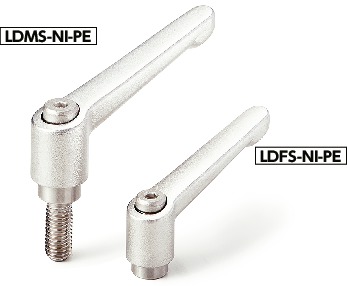

LDMS-NI-PE夹紧手柄（外螺纹） - 全不锈钢制

形状図

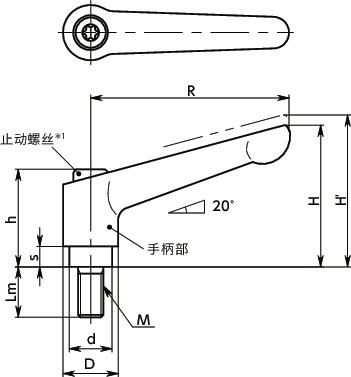

LDMS-NI-PE夹紧手柄（外螺纹） - 全不锈钢制寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
Lm
所有
6
8
10
12
16
20
25
32
40
50
63
80

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 CAD下载
LDMS-3-6-NI-PE M3 0.5 6 45 34 37.5 24.5 4 13 10 18 13 1.4 40 -
LDMS-3-8-NI-PE M3 0.5 8 45 34 37.5 24.5 4 13 10 18 13 1.4 40 -
LDMS-3-10-NI-PE M3 0.5 10 45 34 37.5 24.5 4 13 10 18 13 1.4 41 -
LDMS-3-12-NI-PE M3 0.5 12 45 34 37.5 24.5 4 13 10 18 13 1.4 41 -
LDMS-3-16-NI-PE M3 0.5 16 45 34 37.5 24.5 4 13 10 18 13 1.4 41 -
LDMS-4-10-NI-PE M4 0.7 10 45 34 37.5 24.5 4 13 10 18 29 2.4 41 -
LDMS-4-12-NI-PE M4 0.7 12 45 34 37.5 24.5 4 13 10 18 29 2.4 41 -
LDMS-4-16-NI-PE M4 0.7 16 45 34 37.5 24.5 4 13 10 18 29 2.4 41 -
LDMS-4-20-NI-PE M4 0.7 20 45 34 37.5 24.5 4 13 10 18 29 2.4 41 -
LDMS-4-25-NI-PE M4 0.7 25 45 34 37.5 24.5 4 13 10 18 29 2.4 42 -
LDMS-4-32-NI-PE M4 0.7 32 45 34 37.5 24.5 4 13 10 18 29 2.4 42 -
LDMS-5-12-NI-PE M5 0.8 12 45 34 37.5 24.5 4 13 10 18 60 3.9 42 -
LDMS-5-16-NI-PE M5 0.8 16 45 34 37.5 24.5 4 13 10 18 60 3.9 42 -
LDMS-5-20-NI-PE M5 0.8 20 45 34 37.5 24.5 4 13 10 18 60 3.9 42 -
LDMS-5-25-NI-PE M5 0.8 25 45 34 37.5 24.5 4 13 10 18 60 3.9 43 -
LDMS-5-32-NI-PE M5 0.8 32 45 34 37.5 24.5 4 13 10 18 60 3.9 44 -
LDMS-5-40-NI-PE M5 0.8 40 45 34 37.5 24.5 4 13 10 18 60 3.9 45 -
LDMS-5-50-NI-PE M5 0.8 50 45 34 37.5 24.5 4 13 10 18 60 3.9 46 -
LDMS-6-12-NI-PE M6 1 12 45 34 37.5 24.5 4 13 10 18 100 5.5 42 -
LDMS-6-16-NI-PE M6 1 16 45 34 37.5 24.5 4 13 10 18 100 5.5 42 -
LDMS-6-20-NI-PE M6 1 20 45 34 37.5 24.5 4 13 10 18 100 5.5 43 -
LDMS-6-25-NI-PE M6 1 25 45 34 37.5 24.5 4 13 10 18 100 5.5 44 -
LDMS-6-32-NI-PE M6 1 32 45 34 37.5 24.5 4 13 10 18 100 5.5 45 -
LDMS-6-40-NI-PE M6 1 40 45 34 37.5 24.5 4 13 10 18 100 5.5 47 -
LDMS-6-50-NI-PE M6 1 50 45 34 37.5 24.5 4 13 10 18 100 5.5 48 -
LDMS-6B-16-NI-PE M6 1 16 63 45 49 31 6.5 17.5 13.5 24 72 5.5 92 -
LDMS-6B-20-NI-PE M6 1 20 63 45 49 31 6.5 17.5 13.5 24 72 5.5 93 -
LDMS-6B-25-NI-PE M6 1 25 63 45 49 31 6.5 17.5 13.5 24 72 5.5 94 -
LDMS-6B-32-NI-PE M6 1 32 63 45 49 31 6.5 17.5 13.5 24 72 5.5 95 -
LDMS-6B-40-NI-PE M6 1 40 63 45 49 31 6.5 17.5 13.5 24 72 5.5 97 -
LDMS-6B-50-NI-PE M6 1 50 63 45 49 31 6.5 17.5 13.5 24 72 5.5 98 -
LDMS-6B-63-NI-PE M6 1 63 63 45 49 31 6.5 17.5 13.5 24 72 5.5 100 -
LDMS-8-16-NI-PE M8 1.25 16 63 45 49 31 6.5 17.5 13.5 24 180 10 95 -
LDMS-8-20-NI-PE M8 1.25 20 63 45 49 31 6.5 17.5 13.5 24 180 10 96 -
LDMS-8-25-NI-PE M8 1.25 25 63 45 49 31 6.5 17.5 13.5 24 180 10 98 -
LDMS-8-32-NI-PE M8 1.25 32 63 45 49 31 6.5 17.5 13.5 24 180 10 99 -
LDMS-8-40-NI-PE M8 1.25 40 63 45 49 31 6.5 17.5 13.5 24 180 10 102 -
LDMS-8-50-NI-PE M8 1.25 50 63 45 49 31 6.5 17.5 13.5 24 180 10 105 -
LDMS-8-63-NI-PE M8 1.25 63 63 45 49 31 6.5 17.5 13.5 24 180 10 109 -
LDMS-8B-20-NI-PE M8 1.25 20 78 54 58 36 8 21 16 26 140 10 152 -
LDMS-8B-25-NI-PE M8 1.25 25 78 54 58 36 8 21 16 26 140 10 153 -
LDMS-8B-32-NI-PE M8 1.25 32 78 54 58 36 8 21 16 26 140 10 156 -
LDMS-8B-40-NI-PE M8 1.25 40 78 54 58 36 8 21 16 26 140 10 160 -
LDMS-8B-50-NI-PE M8 1.25 50 78 54 58 36 8 21 16 26 140 10 163 -
LDMS-8B-63-NI-PE M8 1.25 63 78 54 58 36 8 21 16 26 140 10 167 -
LDMS-8B-80-NI-PE M8 1.25 80 78 54 58 36 8 21 16 26 140 10 172 -
LDMS-10-20-NI-PE M10 1.5 20 78 54 58 36 8 21 16 26 290 16 156 -
LDMS-10-25-NI-PE M10 1.5 25 78 54 58 36 8 21 16 26 290 16 159 -
LDMS-10-32-NI-PE M10 1.5 32 78 54 58 36 8 21 16 26 290 16 162 -
LDMS-10-40-NI-PE M10 1.5 40 78 54 58 36 8 21 16 26 290 16 166 -
LDMS-10-50-NI-PE M10 1.5 50 78 54 58 36 8 21 16 26 290 16 171 -
LDMS-10-63-NI-PE M10 1.5 63 78 54 58 36 8 21 16 26 290 16 178 -
LDMS-10-80-NI-PE M10 1.5 80 78 54 58 36 8 21 16 26 290 16 186 -
LDMS-12-25-NI-PE M12 1.75 25 92 64 68 43 11 24 19 28 420 23 254 -
LDMS-12-32-NI-PE M12 1.75 32 92 64 68 43 11 24 19 28 420 23 258 -
LDMS-12-40-NI-PE M12 1.75 40 92 64 68 43 11 24 19 28 420 23 263 -
LDMS-12-50-NI-PE M12 1.75 50 92 64 68 43 11 24 19 28 420 23 270 -
LDMS-12-63-NI-PE M12 1.75 63 92 64 68 43 11 24 19 28 420 23 280 -
LDMS-12-80-NI-PE M12 1.75 80 92 64 68 43 11 24 19 28 420 23 291 -

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDMS-NI-PE
手柄部 SCS13（相当于SUS304）
电解研磨
螺纹部 SUS303
止动螺丝 SUS304
弹簧 不锈钢丝

特点

  • 全不锈钢制的夹紧手柄。
  • 经过电解研磨改善了手柄部表面品质。在赋予美丽光泽的同时，形成了致密的钝化膜，提高了耐腐蚀性。
  • M3-M12的丰富螺纹尺寸。

1分钟即可掌握！夹紧手柄的使用方法

相关产品

备有与LDMS-NI-PE相同形状且进行喷丸表面处理的LDMS-NI。
LDMS-NI

LDMS-NI-PE夹紧手柄（外螺纹） - 全不锈钢制
