夹紧手柄-弹簧垫圈装入型-全不锈钢制

Clamp Lever with Spring Washer

LDMS-W-AS

安全注意事项使用方法

符号RoHS指令

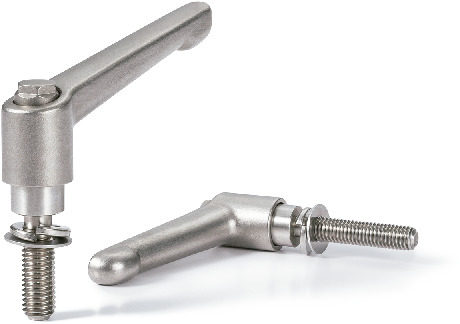

LDMS-W-AS夹紧手柄-弹簧垫圈装入型-全不锈钢制

形状図

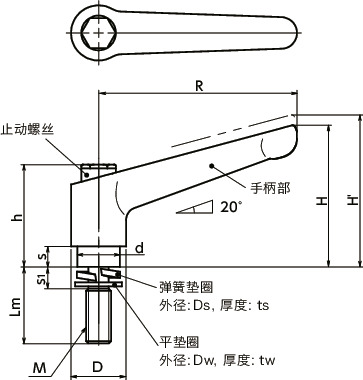

LDMS-W-AS夹紧手柄-弹簧垫圈装入型-全不锈钢制寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
M6
M8
M10
Lm
所有
12
16
20
25
32
40
50
63
80

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d Ds ts Dw tw s1 齿数 最大载荷 最大紧固力 质量
（g）		 CAD下载 请求报价
LDMS-5-12-W-AS M5 0.8 12 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 45 CAD 请求报价
LDMS-5-16-W-AS M5 0.8 16 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 46 CAD 请求报价
LDMS-5-20-W-AS M5 0.8 20 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 46 CAD 请求报价
LDMS-5-25-W-AS M5 0.8 25 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 47 CAD 请求报价
LDMS-5-32-W-AS M5 0.8 32 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 47 CAD 请求报价
LDMS-5-40-W-AS M5 0.8 40 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 48 CAD 请求报价
LDMS-5-50-W-AS M5 0.8 50 45 34 37.5 24.5 4 13 10 9.2 1.3 10 0.5 4 18 60 3.9 50 CAD 请求报价
LDMS-6-12-W-AS M6 1 12 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 46 CAD 请求报价
LDMS-6-16-W-AS M6 1 16 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 46 CAD 请求报价
LDMS-6-20-W-AS M6 1 20 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 47 CAD 请求报价
LDMS-6-25-W-AS M6 1 25 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 48 CAD 请求报价
LDMS-6-32-W-AS M6 1 32 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 49 CAD 请求报价
LDMS-6-40-W-AS M6 1 40 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 50 CAD 请求报价
LDMS-6-50-W-AS M6 1 50 45 34 37.5 24.5 4 13 10 12.2 1.5 12 0.6 5 18 100 5.5 52 CAD 请求报价
LDMS-8-16-W-AS M8 1.25 16 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 96 CAD 请求报价
LDMS-8-20-W-AS M8 1.25 20 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 97 CAD 请求报价
LDMS-8-25-W-AS M8 1.25 25 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 99 CAD 请求报价
LDMS-8-32-W-AS M8 1.25 32 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 101 CAD 请求报价
LDMS-8-40-W-AS M8 1.25 40 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 103 CAD 请求报价
LDMS-8-50-W-AS M8 1.25 50 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 106 CAD 请求报价
LDMS-8-63-W-AS M8 1.25 63 63 45 49 31 6.5 17.5 13.5 15.4 2 16 0.8 6 24 180 10 110 CAD 请求报价
LDMS-10-20-W-AS M10 1.5 20 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 161 CAD 请求报价
LDMS-10-25-W-AS M10 1.5 25 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 164 CAD 请求报价
LDMS-10-32-W-AS M10 1.5 32 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 167 CAD 请求报价
LDMS-10-40-W-AS M10 1.5 40 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 171 CAD 请求报价
LDMS-10-50-W-AS M10 1.5 50 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 176 CAD 请求报价
LDMS-10-63-W-AS M10 1.5 63 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 182 CAD 请求报价
LDMS-10-80-W-AS M10 1.5 80 78 54 58 36 8 21 16 18.4 2.5 20 1 7 26 290 16 191 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDMS-W-AS
手柄部 SCS13（相当于SUS304）
喷丸
螺纹部 SUS303
弹簧垫圈 SUS304
平垫圈 SUS304
止动螺丝 不锈钢制
弹簧 不锈钢丝

特点

  • 装入弹簧垫圈的全不锈钢制夹紧手柄。
  • 无需进行弹簧垫圈装入作业。
  • 特殊形状的平垫圈可防止弹簧垫圈脱落。

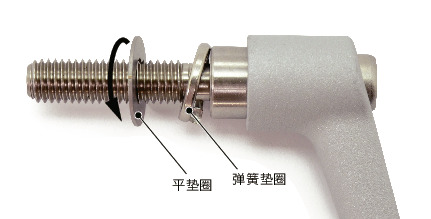

  • 沿着螺牙转动平垫圈即可拆卸。也可将弹簧垫圈更换为其他垫圈零部件。

LDMS-W-AS夹紧手柄-弹簧垫圈装入型-全不锈钢制

  • 具有优良的耐腐蚀性和强度。
  • 止动螺丝上没有凹孔，脏物和灰尘不易堆积。适合于要求进行卫生管理的食品机械、药品机械等用途。

使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄


1分钟即可掌握！夹紧手柄的使用方法

使用注意事项

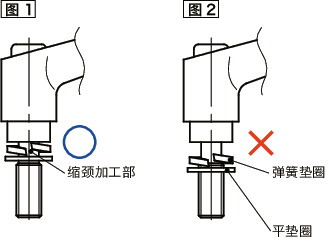

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。

LDMS-W-AS夹紧手柄-弹簧垫圈装入型-全不锈钢制


使用例

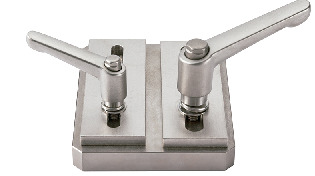

也适用于长孔的紧固。

LDMS-W-AS夹紧手柄-弹簧垫圈装入型-全不锈钢制

请将长孔的宽度设定为螺纹公称直径+0.5mm以下。
