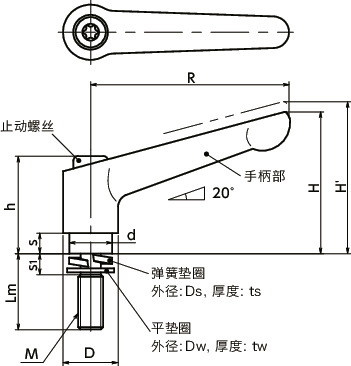

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Ds | ts | Dw | tw | s1 | 齿数 | 最大载荷 | 最大紧固力 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDMS-8-16-W-NI | M8 | 1.25 | 16 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 94 | CAD | 请求报价 |
| LDMS-8-20-W-NI | M8 | 1.25 | 20 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 95 | CAD | 请求报价 |
| LDMS-8-25-W-NI | M8 | 1.25 | 25 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 97 | CAD | 请求报价 |
| LDMS-8-32-W-NI | M8 | 1.25 | 32 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 99 | CAD | 请求报价 |
| LDMS-8-40-W-NI | M8 | 1.25 | 40 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 101 | CAD | 请求报价 |
| LDMS-8-50-W-NI | M8 | 1.25 | 50 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 104 | CAD | 请求报价 |
| LDMS-8-63-W-NI | M8 | 1.25 | 63 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 15.4 | 2 | 16 | 0.8 | 6 | 24 | 180 | 10 | 108 | CAD | 请求报价 |
材质、表面处理
| LDMS-W-NI | |
|---|---|
| 手柄部 | SCS13（相当于SUS304） 喷丸 |
| 螺纹部 | SUS303 |
| 弹簧垫圈 | SUS304 |
| 平垫圈 | SUS304 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

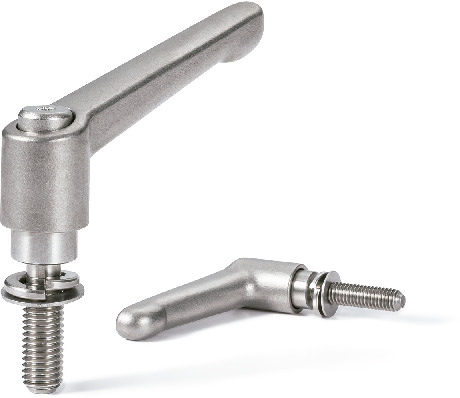

- 装入弹簧垫圈的全不锈钢制夹紧手柄。
- 无需进行弹簧垫圈装入作业。
- 特殊形状的平垫圈可防止弹簧垫圈脱落。

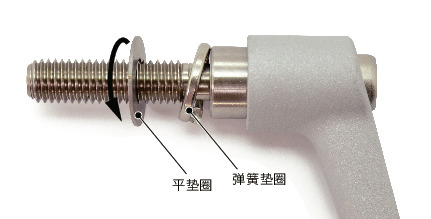

- 沿着螺牙转动平垫圈即可拆卸。也可将弹簧垫圈更换为其他垫圈零部件。
- 具有优良的耐腐蚀性和强度。
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项

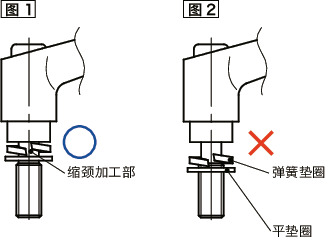

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。
使用例

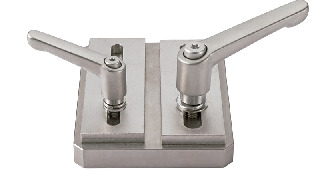

也适用于长孔的紧固。
请将长孔的宽度设定为螺纹公称直径+0.5mm以下。
