  • 夹紧手柄

夹紧手柄（铰孔）

Clamp Lever

LDR

安全注意事项使用方法

符号RoHS指令

LDR夹紧手柄（铰孔）

形状図

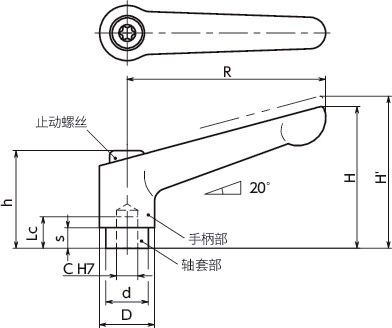

LDR夹紧手柄（铰孔）寸法図

尺寸・CAD

选择

C
所有
5
6
8
10
12
16
Lc
所有
9
11
14
17
22
主体
颜色
所有
BK
OR
RD
SG

单位 : mm

型号 C Lc R H H' h s D d 齿数 质量
(g)		 主体
颜色		 CAD下载 请求报价
LDR-5-BK 5 9 45 34 37.5 24.5 4 13 10 18 33 BK CAD 请求报价
LDR-5-OR 5 9 45 34 37.5 24.5 4 13 10 18 33 OR CAD 请求报价
LDR-5-RD 5 9 45 34 37.5 24.5 4 13 10 18 33 RD CAD 请求报价
LDR-5-SG 5 9 45 34 37.5 24.5 4 13 10 18 33 SG CAD 请求报价
LDR-6-BK 6 9 45 34 37.5 24.5 4 13 10 18 32 BK CAD 请求报价
LDR-6-OR 6 9 45 34 37.5 24.5 4 13 10 18 32 OR CAD 请求报价
LDR-6-RD 6 9 45 34 37.5 24.5 4 13 10 18 32 RD CAD 请求报价
LDR-6-SG 6 9 45 34 37.5 24.5 4 13 10 18 32 SG CAD 请求报价
LDR-8-BK 8 11 63 45 49 31 6.5 17.5 13.5 24 73 BK CAD 请求报价
LDR-8-OR 8 11 63 45 49 31 6.5 17.5 13.5 24 73 OR CAD 请求报价
LDR-8-RD 8 11 63 45 49 31 6.5 17.5 13.5 24 73 RD CAD 请求报价
LDR-8-SG 8 11 63 45 49 31 6.5 17.5 13.5 24 73 SG CAD 请求报价
LDR-8B-BK 8 14 78 54 58 36 8 21 16 26 122 BK CAD 请求报价
LDR-8B-OR 8 14 78 54 58 36 8 21 16 26 122 OR CAD 请求报价
LDR-8B-RD 8 14 78 54 58 36 8 21 16 26 122 RD CAD 请求报价
LDR-8B-SG 8 14 78 54 58 36 8 21 16 26 122 SG CAD 请求报价
LDR-10-BK 10 14 78 54 58 36 8 21 16 26 118 BK CAD 请求报价
LDR-10-OR 10 14 78 54 58 36 8 21 16 26 118 OR CAD 请求报价
LDR-10-RD 10 14 78 54 58 36 8 21 16 26 118 RD CAD 请求报价
LDR-10-SG 10 14 78 54 58 36 8 21 16 26 118 SG CAD 请求报价
LDR-12-BK 12 17 92 64 68 43 11 24 19 28 196 BK CAD 请求报价
LDR-12-OR 12 17 92 64 68 43 11 24 19 28 196 OR CAD 请求报价
LDR-12-RD 12 17 92 64 68 43 11 24 19 28 196 RD CAD 请求报价
LDR-12-SG 12 17 92 64 68 43 11 24 19 28 196 SG CAD 请求报价
LDR-12B-BK 12 22 108 75 80 50.5 12 30 23 30 240 BK CAD 请求报价
LDR-12B-OR 12 22 108 75 80 50.5 12 30 23 30 240 OR CAD 请求报价
LDR-12B-RD 12 22 108 75 80 50.5 12 30 23 30 240 RD CAD 请求报价
LDR-12B-SG 12 22 108 75 80 50.5 12 30 23 30 240 SG CAD 请求报价
LDR-16-BK 16 22 108 75 80 50.5 12 30 23 30 238 BK CAD 请求报价
LDR-16-OR 16 22 108 75 80 50.5 12 30 23 30 238 OR CAD 请求报价
LDR-16-RD 16 22 108 75 80 50.5 12 30 23 30 238 RD CAD 请求报价
LDR-16-SG 16 22 108 75 80 50.5 12 30 23 30 238 SG CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LDR
手柄部 锌压铸件
静电喷涂（各种颜色）
螺纹部、轴套部 钢
四氧化三铁保护膜（黑）
止动螺丝 钢
四氧化三铁保护膜（黑）
弹簧 不锈钢丝

特点

  • 铰孔型夹紧手柄。
  • 手柄部采用不易形成明显损伤的亚光型静电喷涂。
  • 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
RD 亚光红
