形状図
尺寸・CAD
单位 : mm
| 型号 | C | Lc | R | H | H' | h | s | D | d | 齿数 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDR-16-BK | 16 | 22 | 108 | 75 | 80 | 50.5 | 12 | 30 | 23 | 30 | 238 | BK | CAD | 请求报价 |
| LDR-16-OR | 16 | 22 | 108 | 75 | 80 | 50.5 | 12 | 30 | 23 | 30 | 238 | OR | CAD | 请求报价 |
| LDR-16-RD | 16 | 22 | 108 | 75 | 80 | 50.5 | 12 | 30 | 23 | 30 | 238 | RD | CAD | 请求报价 |
| LDR-16-SG | 16 | 22 | 108 | 75 | 80 | 50.5 | 12 | 30 | 23 | 30 | 238 | SG | CAD | 请求报价 |
材质、表面处理
| LDR | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部、轴套部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝或SWPB |
特点
- 内螺纹型及铰孔型夹紧手柄。
- 内螺纹型备有M3-M16的丰富螺纹尺寸。
- 可根据产品符号选择类型及螺纹部、轴套部的材质以及表面处理。

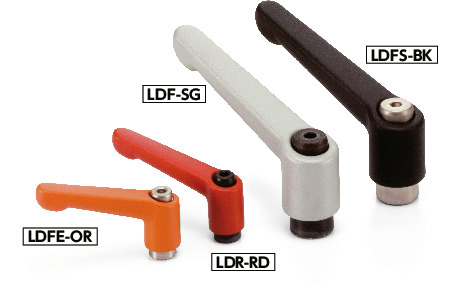

| 产品符号 | 类型 | 螺纹部、轴套部的材质、表面处理 |
|---|---|---|
| LDF | 内螺纹 | 钢制 四氧化三铁保护膜（黑） |
| LDFE | 内螺纹 | 钢制 无电解镀镍 |
| LDFS | 内螺纹 | 不锈钢制 |
| LDR | 铰孔 | 钢制 四氧化三铁保护膜（黑） |
- LDFE的钢制螺纹部采用无电解镀镍，提高了耐腐蚀性。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
