形状図
尺寸・CAD
单位 : mm
| 型号 | C | Lc | R | H | H' | h | s | D | d | 齿数 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDR-8-BK | 8 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 73 | BK | CAD | 请求报价 |
| LDR-8-OR | 8 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 73 | OR | CAD | 请求报价 |
| LDR-8-RD | 8 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 73 | RD | CAD | 请求报价 |
| LDR-8-SG | 8 | 11 | 63 | 45 | 49 | 31 | 6.5 | 17.5 | 13.5 | 24 | 73 | SG | CAD | 请求报价 |
材质、表面处理
| LDR | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部、轴套部 | 钢 四氧化三铁保护膜（黑） |
| 止动螺丝 | 钢 四氧化三铁保护膜（黑） |
| 弹簧 | 不锈钢丝 |
特点
- 铰孔型夹紧手柄。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。

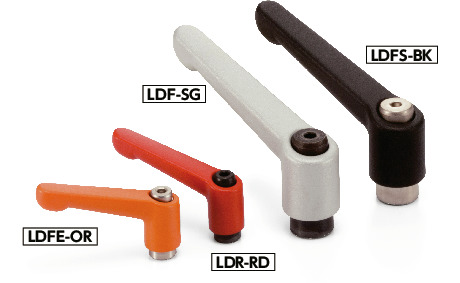

- 手柄部的颜色分为4种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| RD | 亚光红 |
