Nabeya Bi-tech

  • 夹紧手柄

LECM-5-C

微型塑料夹紧手柄（外螺纹）-带操作按钮

Plastic Clamp Lever with Push Button - Miniature Type

安全注意事项使用方法

符号RoHS指令

LECM-C微型塑料夹紧手柄（外螺纹）-带操作按钮

形状図

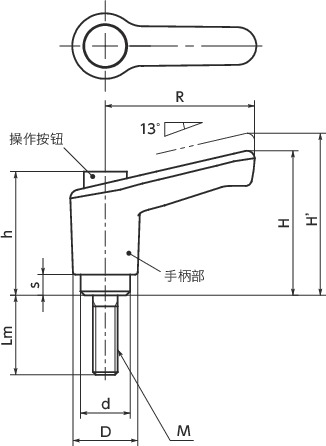

LECM-C微型塑料夹紧手柄（外螺纹）-带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
Lm
所有
12
16
20
25
32
40
50
主体颜色
所有
SG
BK
OR
YW
SK

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 主体颜色
 质量
（g）		 CAD下载 请求报价
LECM-5-12-SG-CSG M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-16-SG-CSG M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-20-SG-CSG M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-25-SG-CSG M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 17 CAD 请求报价
LECM-5-32-SG-CSG M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 18 CAD 请求报价
LECM-5-40-SG-CSG M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 19 CAD 请求报价
LECM-5-50-SG-CSG M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 20 CAD 请求报价
LECM-5-12-SG-CBK M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-16-SG-CBK M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-20-SG-CBK M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-25-SG-CBK M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 17 CAD 请求报价
LECM-5-32-SG-CBK M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 18 CAD 请求报价
LECM-5-40-SG-CBK M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 19 CAD 请求报价
LECM-5-50-SG-CBK M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 20 CAD 请求报价
LECM-5-12-SG-COR M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-16-SG-COR M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-20-SG-COR M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 16 CAD 请求报价
LECM-5-25-SG-COR M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 17 CAD 请求报价
LECM-5-32-SG-COR M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 18 CAD 请求报价
LECM-5-40-SG-COR M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 19 CAD 请求报价
LECM-5-50-SG-COR M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SG 20 CAD 请求报价
LECM-5-12-BK-CSG M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-16-BK-CSG M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-20-BK-CSG M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-25-BK-CSG M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 17 CAD 请求报价
LECM-5-32-BK-CSG M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 18 CAD 请求报价
LECM-5-40-BK-CSG M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 19 CAD 请求报价
LECM-5-50-BK-CSG M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 20 CAD 请求报价
LECM-5-12-BK-CBK M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-16-BK-CBK M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-20-BK-CBK M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-25-BK-CBK M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 17 CAD 请求报价
LECM-5-32-BK-CBK M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 18 CAD 请求报价
LECM-5-40-BK-CBK M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 19 CAD 请求报价
LECM-5-50-BK-CBK M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 20 CAD 请求报价
LECM-5-12-BK-COR M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-16-BK-COR M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-20-BK-COR M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 16 CAD 请求报价
LECM-5-25-BK-COR M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 17 CAD 请求报价
LECM-5-32-BK-COR M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 18 CAD 请求报价
LECM-5-40-BK-COR M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 19 CAD 请求报价
LECM-5-50-BK-COR M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 BK 20 CAD 请求报价
LECM-5-12-OR-CSG M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-16-OR-CSG M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-20-OR-CSG M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-25-OR-CSG M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 17 CAD 请求报价
LECM-5-32-OR-CSG M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 18 CAD 请求报价
LECM-5-40-OR-CSG M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 19 CAD 请求报价
LECM-5-50-OR-CSG M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 20 CAD 请求报价
LECM-5-12-OR-CBK M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-16-OR-CBK M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-20-OR-CBK M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-25-OR-CBK M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 17 CAD 请求报价
LECM-5-32-OR-CBK M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 18 CAD 请求报价
LECM-5-40-OR-CBK M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 19 CAD 请求报价
LECM-5-50-OR-CBK M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 20 CAD 请求报价
LECM-5-12-OR-COR M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-16-OR-COR M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-20-OR-COR M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 16 CAD 请求报价
LECM-5-25-OR-COR M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 17 CAD 请求报价
LECM-5-32-OR-COR M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 18 CAD 请求报价
LECM-5-40-OR-COR M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 19 CAD 请求报价
LECM-5-50-OR-COR M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 OR 20 CAD 请求报价
LECM-5-12-YW-CSG M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-16-YW-CSG M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-20-YW-CSG M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-25-YW-CSG M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 17 CAD 请求报价
LECM-5-32-YW-CSG M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 18 CAD 请求报价
LECM-5-40-YW-CSG M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 19 CAD 请求报价
LECM-5-50-YW-CSG M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 20 CAD 请求报价
LECM-5-12-YW-CBK M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-16-YW-CBK M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-20-YW-CBK M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-25-YW-CBK M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 17 CAD 请求报价
LECM-5-32-YW-CBK M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 18 CAD 请求报价
LECM-5-40-YW-CBK M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 19 CAD 请求报价
LECM-5-50-YW-CBK M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 20 CAD 请求报价
LECM-5-12-YW-COR M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-16-YW-COR M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-20-YW-COR M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 16 CAD 请求报价
LECM-5-25-YW-COR M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 17 CAD 请求报价
LECM-5-32-YW-COR M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 18 CAD 请求报价
LECM-5-40-YW-COR M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 19 CAD 请求报价
LECM-5-50-YW-COR M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 YW 20 CAD 请求报价
LECM-5-12-SK-CSG M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-16-SK-CSG M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-20-SK-CSG M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-25-SK-CSG M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 17 CAD 请求报价
LECM-5-32-SK-CSG M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 18 CAD 请求报价
LECM-5-40-SK-CSG M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 19 CAD 请求报价
LECM-5-50-SK-CSG M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 20 CAD 请求报价
LECM-5-12-SK-CBK M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-16-SK-CBK M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-20-SK-CBK M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-25-SK-CBK M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 17 CAD 请求报价
LECM-5-32-SK-CBK M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 18 CAD 请求报价
LECM-5-40-SK-CBK M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 19 CAD 请求报价
LECM-5-50-SK-CBK M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 20 CAD 请求报价
LECM-5-12-SK-COR M5 0.8 12 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-16-SK-COR M5 0.8 16 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-20-SK-COR M5 0.8 20 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 16 CAD 请求报价
LECM-5-25-SK-COR M5 0.8 25 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 17 CAD 请求报价
LECM-5-32-SK-COR M5 0.8 32 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 18 CAD 请求报价
LECM-5-40-SK-COR M5 0.8 40 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 19 CAD 请求报价
LECM-5-50-SK-COR M5 0.8 50 30 29 32.5 24 4.2 13 10 18 62 2.7 SK 20 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LECM-C
手柄部 尼龙6（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
操作按钮 尼龙6（各种颜色）
锯齿环（插件） 锌压铸件
弹簧 不锈钢丝或SWPB

特点

  • 带操作按钮的微型塑料夹紧手柄。外螺纹型。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 顾及到环境负荷，尤其是全球变暖的影响，产品开发实施了LCA（Life Cycle Assessment）。
  • 与传统产品相比，将温室气体的排放量降低了6.5%。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • 手柄部分为5种颜色，操作按钮分为3种颜色。可根据型号的符号进行选择。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
YW 亚光黄
SK 亚光透明
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
