Nabeya Bi-tech

  • 夹紧手柄

LECMS-5

微型塑料夹紧手柄（外螺纹）

Plastic Clamp Lever - Miniature Type

安全注意事项使用方法

符号RoHS指令

LECMS微型塑料夹紧手柄（外螺纹）

形状図

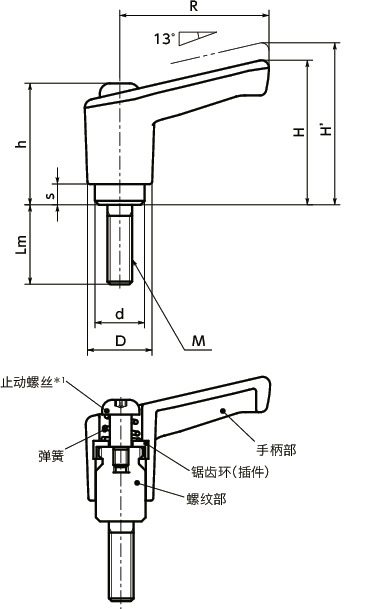

LECMS微型塑料夹紧手柄（外螺纹）寸法図

＊1：　将止动螺丝的头部形状从内六角圆柱头变更为梅花槽。

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
Lm
所有
12
16
20
25
32
40
50
主体
颜色
所有
BK
OR
SG
SK
YW

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 质量
（g）		 主体
颜色		 CAD下载 请求报价
LECMS-5-12-BK M5 0.8 12 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 BK CAD 请求报价
LECMS-5-12-OR M5 0.8 12 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 OR CAD 请求报价
LECMS-5-12-SG M5 0.8 12 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SG CAD 请求报价
LECMS-5-12-SK M5 0.8 12 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SK CAD 请求报价
LECMS-5-12-YW M5 0.8 12 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 YW CAD 请求报价
LECMS-5-16-BK M5 0.8 16 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 BK CAD 请求报价
LECMS-5-16-OR M5 0.8 16 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 OR CAD 请求报价
LECMS-5-16-SG M5 0.8 16 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SG CAD 请求报价
LECMS-5-16-SK M5 0.8 16 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SK CAD 请求报价
LECMS-5-16-YW M5 0.8 16 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 YW CAD 请求报价
LECMS-5-20-BK M5 0.8 20 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 BK CAD 请求报价
LECMS-5-20-OR M5 0.8 20 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 OR CAD 请求报价
LECMS-5-20-SG M5 0.8 20 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SG CAD 请求报价
LECMS-5-20-SK M5 0.8 20 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 SK CAD 请求报价
LECMS-5-20-YW M5 0.8 20 30 29 32.5 24.5 4.2 13 10 18 62 2.7 16 YW CAD 请求报价
LECMS-5-25-BK M5 0.8 25 30 29 32.5 24.5 4.2 13 10 18 62 2.7 17 BK CAD 请求报价
LECMS-5-25-OR M5 0.8 25 30 29 32.5 24.5 4.2 13 10 18 62 2.7 17 OR CAD 请求报价
LECMS-5-25-SG M5 0.8 25 30 29 32.5 24.5 4.2 13 10 18 62 2.7 17 SG CAD 请求报价
LECMS-5-25-SK M5 0.8 25 30 29 32.5 24.5 4.2 13 10 18 62 2.7 17 SK CAD 请求报价
LECMS-5-25-YW M5 0.8 25 30 29 32.5 24.5 4.2 13 10 18 62 2.7 17 YW CAD 请求报价
LECMS-5-32-BK M5 0.8 32 30 29 32.5 24.5 4.2 13 10 18 62 2.7 18 BK CAD 请求报价
LECMS-5-32-OR M5 0.8 32 30 29 32.5 24.5 4.2 13 10 18 62 2.7 18 OR CAD 请求报价
LECMS-5-32-SG M5 0.8 32 30 29 32.5 24.5 4.2 13 10 18 62 2.7 18 SG CAD 请求报价
LECMS-5-32-SK M5 0.8 32 30 29 32.5 24.5 4.2 13 10 18 62 2.7 18 SK CAD 请求报价
LECMS-5-32-YW M5 0.8 32 30 29 32.5 24.5 4.2 13 10 18 62 2.7 18 YW CAD 请求报价
LECMS-5-40-BK M5 0.8 40 30 29 32.5 24.5 4.2 13 10 18 62 2.7 19 BK CAD 请求报价
LECMS-5-40-OR M5 0.8 40 30 29 32.5 24.5 4.2 13 10 18 62 2.7 19 OR CAD 请求报价
LECMS-5-40-SG M5 0.8 40 30 29 32.5 24.5 4.2 13 10 18 62 2.7 19 SG CAD 请求报价
LECMS-5-40-SK M5 0.8 40 30 29 32.5 24.5 4.2 13 10 18 62 2.7 19 SK CAD 请求报价
LECMS-5-40-YW M5 0.8 40 30 29 32.5 24.5 4.2 13 10 18 62 2.7 19 YW CAD 请求报价
LECMS-5-50-BK M5 0.8 50 30 29 32.5 24.5 4.2 13 10 18 62 2.7 20 BK CAD 请求报价
LECMS-5-50-OR M5 0.8 50 30 29 32.5 24.5 4.2 13 10 18 62 2.7 20 OR CAD 请求报价
LECMS-5-50-SG M5 0.8 50 30 29 32.5 24.5 4.2 13 10 18 62 2.7 20 SG CAD 请求报价
LECMS-5-50-SK M5 0.8 50 30 29 32.5 24.5 4.2 13 10 18 62 2.7 20 SK CAD 请求报价
LECMS-5-50-YW M5 0.8 50 30 29 32.5 24.5 4.2 13 10 18 62 2.7 20 YW CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LECMS不锈钢制
手柄部 尼龙6（各种颜色）
螺纹部 SUS303
止动螺丝 不锈钢制
锯齿环 锌压铸件
弹簧 不锈钢丝

特点

  • 顾及到环境负荷，尤其是全球变暖的影响，产品开发实施了LCA（Life Cycle Assessment）。
  • 与传统产品相比，将温室气体的排放量降低了6.5%。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • 备有相同形状的内螺纹型LECFLECFS。
    LECFLECFS
  • 分为5种颜色。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
YW 亚光黄
SK 亚光透明

1分钟即可掌握！夹紧手柄的使用方法

相关产品

备有适合利用长孔进行滑动机构的定位、固定的垫圈SWAS-PPK。SWAS-PPK
