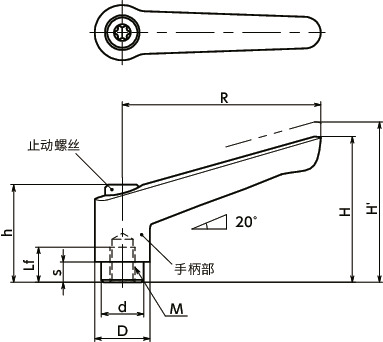

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEFE-8-BK | M8 | 1.25 | 11 | 63 | 46.3 | 50.3 | 31 | 6.5 | 17.5 | 13.5 | 24 | 120 | 7 | 30 | BK | CAD | 请求报价 |
| LEFE-8-SG | M8 | 1.25 | 11 | 63 | 46.3 | 50.3 | 31 | 6.5 | 17.5 | 13.5 | 24 | 120 | 7 | 30 | SG | CAD | 请求报价 |
| LEFE-8-OR | M8 | 1.25 | 11 | 63 | 46.3 | 50.3 | 31 | 6.5 | 17.5 | 13.5 | 24 | 120 | 7 | 30 | OR | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LEFE | |
|---|---|
| 手柄部 | 尼龙6（各种颜色） |
| 螺纹部 | SUM22L 无电解镀镍 |
| 止动螺丝 | 钢 无电解镀镍 |
| 锯齿环（插件） | 锌压铸件 |
| 弹簧 | 不锈钢丝 |
特点
- 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
- M3-M12的丰富螺纹尺寸。
-
螺纹部材质分为3种类型。
LEF----钢制、四氧化三铁保护膜（黑）
LEFE----钢制、无电解镀镍
LEFS----不锈钢制 - LEFE的钢制螺纹部采用无电解镀镍，提高了耐腐蚀性。

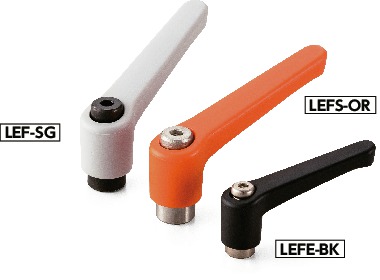

- 手柄部的颜色分为3种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
