Nabeya Bi-tech

  • 夹紧手柄

塑料夹紧手柄（内螺纹）-带操作按钮

Plastic Clamp Lever with Push Button

LEFS-C

安全注意事项使用方法

符号RoHS指令

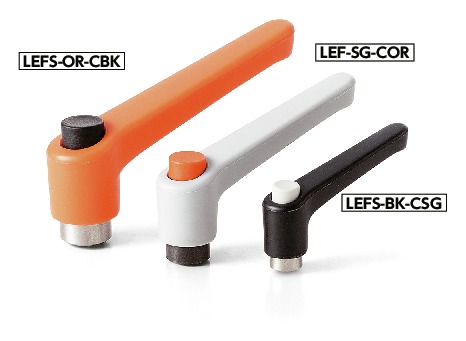

LEFS-C塑料夹紧手柄（内螺纹）-带操作按钮

形状図

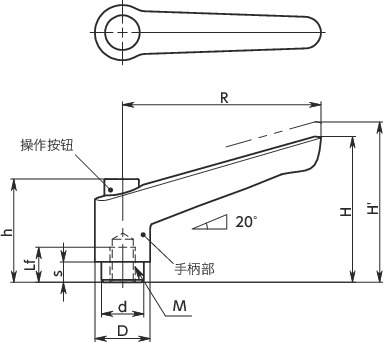

LEFS-C塑料夹紧手柄（内螺纹）-带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
Lf
所有
7
8
11
14
主体颜色
所有
BK
OR
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lf R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 主体颜色 质量
（g）		 CAD下载 请求报价
LEFS-3-BK-CBK M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 BK 14 CAD 请求报价
LEFS-3-BK-COR M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 BK 14 CAD 请求报价
LEFS-3-BK-CSG M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 BK 14 CAD 请求报价
LEFS-3-OR-CBK M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 OR 14 CAD 请求报价
LEFS-3-OR-COR M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 OR 14 CAD 请求报价
LEFS-3-OR-CSG M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 OR 14 CAD 请求报价
LEFS-3-SG-CBK M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 SG 14 CAD 请求报价
LEFS-3-SG-COR M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 SG 14 CAD 请求报价
LEFS-3-SG-CSG M3 0.5 7 45 35.5 39 24 4.2 13 10 18 9 0.95 SG 14 CAD 请求报价
LEFS-4-BK-CBK M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 BK 14 CAD 请求报价
LEFS-4-BK-COR M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 BK 14 CAD 请求报价
LEFS-4-BK-CSG M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 BK 14 CAD 请求报价
LEFS-4-OR-CBK M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 OR 14 CAD 请求报价
LEFS-4-OR-COR M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 OR 14 CAD 请求报价
LEFS-4-OR-CSG M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 OR 14 CAD 请求报价
LEFS-4-SG-CBK M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 SG 14 CAD 请求报价
LEFS-4-SG-COR M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 SG 14 CAD 请求报价
LEFS-4-SG-CSG M4 0.7 8 45 35.5 39 24 4.2 13 10 18 21 1.7 SG 14 CAD 请求报价
LEFS-5-BK-CBK M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 BK 13 CAD 请求报价
LEFS-5-BK-COR M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 BK 13 CAD 请求报价
LEFS-5-BK-CSG M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 BK 13 CAD 请求报价
LEFS-5-OR-CBK M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 OR 13 CAD 请求报价
LEFS-5-OR-COR M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 OR 13 CAD 请求报价
LEFS-5-OR-CSG M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 OR 13 CAD 请求报价
LEFS-5-SG-CBK M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 SG 13 CAD 请求报价
LEFS-5-SG-COR M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 SG 13 CAD 请求报价
LEFS-5-SG-CSG M5 0.8 8 45 35.5 39 24 4.2 13 10 18 42 2.7 SG 13 CAD 请求报价
LEFS-6-BK-CBK M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 BK 12 CAD 请求报价
LEFS-6-BK-COR M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 BK 12 CAD 请求报价
LEFS-6-BK-CSG M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 BK 12 CAD 请求报价
LEFS-6-OR-CBK M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 OR 12 CAD 请求报价
LEFS-6-OR-COR M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 OR 12 CAD 请求报价
LEFS-6-OR-CSG M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 OR 12 CAD 请求报价
LEFS-6-SG-CBK M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 SG 12 CAD 请求报价
LEFS-6-SG-COR M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 SG 12 CAD 请求报价
LEFS-6-SG-CSG M6 1 8 45 35.5 39 24 4.2 13 10 18 70 3.8 SG 12 CAD 请求报价
LEFS-6B-BK-CBK M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 BK 32 CAD 请求报价
LEFS-6B-BK-COR M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 BK 32 CAD 请求报价
LEFS-6B-BK-CSG M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 BK 32 CAD 请求报价
LEFS-6B-OR-CBK M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 OR 32 CAD 请求报价
LEFS-6B-OR-COR M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 OR 32 CAD 请求报价
LEFS-6B-OR-CSG M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 OR 32 CAD 请求报价
LEFS-6B-SG-CBK M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 SG 32 CAD 请求报价
LEFS-6B-SG-COR M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 SG 32 CAD 请求报价
LEFS-6B-SG-CSG M6 1 11 63 46.3 50.3 31 6.5 17.5 13.5 24 50 3.8 SG 32 CAD 请求报价
LEFS-8-BK-CBK M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 30 CAD 请求报价
LEFS-8-BK-COR M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 30 CAD 请求报价
LEFS-8-BK-CSG M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 30 CAD 请求报价
LEFS-8-OR-CBK M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 30 CAD 请求报价
LEFS-8-OR-COR M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 30 CAD 请求报价
LEFS-8-OR-CSG M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 30 CAD 请求报价
LEFS-8-SG-CBK M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 30 CAD 请求报价
LEFS-8-SG-COR M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 30 CAD 请求报价
LEFS-8-SG-CSG M8 1.25 11 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 30 CAD 请求报价
LEFS-8B-BK-CBK M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 BK 52 CAD 请求报价
LEFS-8B-BK-COR M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 BK 52 CAD 请求报价
LEFS-8B-BK-CSG M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 BK 52 CAD 请求报价
LEFS-8B-OR-CBK M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 OR 52 CAD 请求报价
LEFS-8B-OR-COR M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 OR 52 CAD 请求报价
LEFS-8B-OR-CSG M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 OR 52 CAD 请求报价
LEFS-8B-SG-CBK M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 SG 52 CAD 请求报价
LEFS-8B-SG-COR M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 SG 52 CAD 请求报价
LEFS-8B-SG-CSG M8 1.25 14 78 55.4 59.4 36 8 21 16 26 100 7 SG 52 CAD 请求报价
LEFS-10-BK-CBK M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 BK 48 CAD 请求报价
LEFS-10-BK-COR M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 BK 48 CAD 请求报价
LEFS-10-BK-CSG M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 BK 48 CAD 请求报价
LEFS-10-OR-CBK M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 OR 48 CAD 请求报价
LEFS-10-OR-COR M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 OR 48 CAD 请求报价
LEFS-10-OR-CSG M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 OR 48 CAD 请求报价
LEFS-10-SG-CBK M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 SG 48 CAD 请求报价
LEFS-10-SG-COR M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 SG 48 CAD 请求报价
LEFS-10-SG-CSG M10 1.5 14 78 55.4 59.4 36 8 21 16 26 200 11 SG 48 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LEFS-C
手柄部 尼龙6（各种颜色）
螺纹部 SUS303
操作按钮 尼龙6（各种颜色）
锯齿环（插件） 锌压铸件
弹簧 不锈钢丝

特点

  • 带操作按钮的塑料夹紧手柄。内螺纹型。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • M3-M10的丰富螺纹尺寸。
  • 手柄部分为3种颜色，操作按钮分为3种颜色。可根据型号的符号选择各自的颜色。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
