Nabeya Bi-tech

  • 夹紧手柄

LEM-10A-C

塑料夹紧手柄（外螺纹）-带操作按钮

Plastic Clamp Lever with Push Button

安全注意事项使用方法

符号RoHS指令

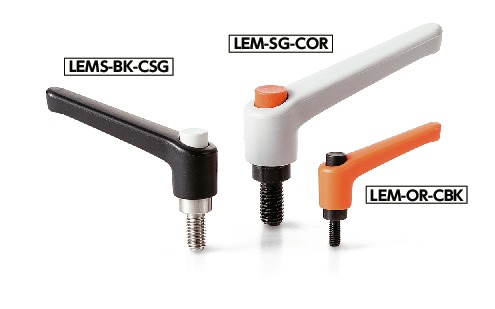

LEM-C塑料夹紧手柄（外螺纹）-带操作按钮

形状図

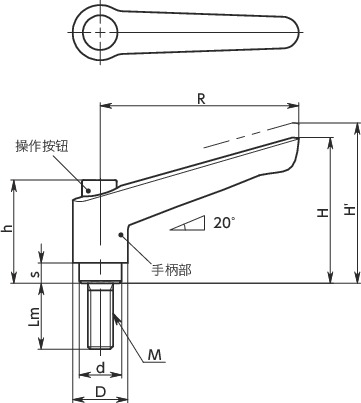

LEM-C塑料夹紧手柄（外螺纹）-带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M10
Lm
所有
20
25
32
40
50
63
80
主体颜色
所有
BK
OR
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 主体颜色 质量
（g）		 CAD下载 请求报价
LEM-10A-20-BK-CBK M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 43 CAD 请求报价
LEM-10A-25-BK-CBK M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 46 CAD 请求报价
LEM-10A-32-BK-CBK M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 50 CAD 请求报价
LEM-10A-40-BK-CBK M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 52 CAD 请求报价
LEM-10A-50-BK-CBK M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 57 CAD 请求报价
LEM-10A-63-BK-CBK M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 64 CAD 请求报价
LEM-10A-80-BK-CBK M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 84 CAD 请求报价
LEM-10A-20-BK-COR M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 43 CAD 请求报价
LEM-10A-25-BK-COR M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 46 CAD 请求报价
LEM-10A-32-BK-COR M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 50 CAD 请求报价
LEM-10A-40-BK-COR M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 52 CAD 请求报价
LEM-10A-50-BK-COR M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 57 CAD 请求报价
LEM-10A-63-BK-COR M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 64 CAD 请求报价
LEM-10A-80-BK-COR M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 84 CAD 请求报价
LEM-10A-20-BK-CSG M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 43 CAD 请求报价
LEM-10A-25-BK-CSG M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 46 CAD 请求报价
LEM-10A-32-BK-CSG M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 50 CAD 请求报价
LEM-10A-40-BK-CSG M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 52 CAD 请求报价
LEM-10A-50-BK-CSG M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 57 CAD 请求报价
LEM-10A-63-BK-CSG M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 64 CAD 请求报价
LEM-10A-80-BK-CSG M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 BK 84 CAD 请求报价
LEM-10A-20-OR-CBK M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 43 CAD 请求报价
LEM-10A-25-OR-CBK M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 46 CAD 请求报价
LEM-10A-32-OR-CBK M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 50 CAD 请求报价
LEM-10A-40-OR-CBK M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 52 CAD 请求报价
LEM-10A-50-OR-CBK M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 57 CAD 请求报价
LEM-10A-63-OR-CBK M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 64 CAD 请求报价
LEM-10A-80-OR-CBK M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 84 CAD 请求报价
LEM-10A-20-OR-COR M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 43 CAD 请求报价
LEM-10A-25-OR-COR M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 46 CAD 请求报价
LEM-10A-32-OR-COR M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 50 CAD 请求报价
LEM-10A-40-OR-COR M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 52 CAD 请求报价
LEM-10A-50-OR-COR M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 57 CAD 请求报价
LEM-10A-63-OR-COR M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 64 CAD 请求报价
LEM-10A-80-OR-COR M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 84 CAD 请求报价
LEM-10A-20-OR-CSG M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 43 CAD 请求报价
LEM-10A-25-OR-CSG M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 46 CAD 请求报价
LEM-10A-32-OR-CSG M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 50 CAD 请求报价
LEM-10A-40-OR-CSG M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 52 CAD 请求报价
LEM-10A-50-OR-CSG M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 57 CAD 请求报价
LEM-10A-63-OR-CSG M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 64 CAD 请求报价
LEM-10A-80-OR-CSG M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 OR 84 CAD 请求报价
LEM-10A-20-SG-CBK M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 43 CAD 请求报价
LEM-10A-25-SG-CBK M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 46 CAD 请求报价
LEM-10A-32-SG-CBK M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 50 CAD 请求报价
LEM-10A-40-SG-CBK M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 52 CAD 请求报价
LEM-10A-50-SG-CBK M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 57 CAD 请求报价
LEM-10A-63-SG-CBK M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 64 CAD 请求报价
LEM-10A-80-SG-CBK M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 84 CAD 请求报价
LEM-10A-20-SG-COR M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 43 CAD 请求报价
LEM-10A-25-SG-COR M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 46 CAD 请求报价
LEM-10A-32-SG-COR M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 50 CAD 请求报价
LEM-10A-40-SG-COR M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 52 CAD 请求报价
LEM-10A-50-SG-COR M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 57 CAD 请求报价
LEM-10A-63-SG-COR M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 64 CAD 请求报价
LEM-10A-80-SG-COR M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 84 CAD 请求报价
LEM-10A-20-SG-CSG M10 1.5 20 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 43 CAD 请求报价
LEM-10A-25-SG-CSG M10 1.5 25 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 46 CAD 请求报价
LEM-10A-32-SG-CSG M10 1.5 32 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 50 CAD 请求报价
LEM-10A-40-SG-CSG M10 1.5 40 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 52 CAD 请求报价
LEM-10A-50-SG-CSG M10 1.5 50 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 57 CAD 请求报价
LEM-10A-63-SG-CSG M10 1.5 63 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 64 CAD 请求报价
LEM-10A-80-SG-CSG M10 1.5 80 63 46.3 50.3 31 6.5 17.5 13.5 24 240 11 SG 84 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LEM-C
手柄部 尼龙6（各种颜色）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
操作按钮 尼龙6（各种颜色）
锯齿环（插件） 锌压铸件
弹簧 不锈钢丝或SWPB

特点

  • 带操作按钮的塑料夹紧手柄。外螺纹型。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • M3-M12的丰富螺纹尺寸。
  • 手柄部分为3种颜色，操作按钮分为3种颜色。可根据型号的符号选择各自的颜色。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
