Nabeya Bi-tech

  • 夹紧手柄

LEME-5

塑料夹紧手柄（外螺纹）

Plastic Clamp Lever

安全注意事项使用方法

符号RoHS指令

LEME塑料夹紧手柄（外螺纹）

形状図

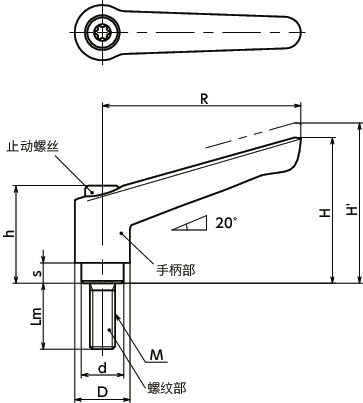

LEME塑料夹紧手柄（外螺纹）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
Lm
所有
12
16
20
25
32
40
50
主体
颜色
所有
BK
SG
OR

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷＊1
(N)		 最大紧固力＊1
(kN)		 质量
(g)		 主体
颜色		 CAD下载 请求报价
LEME-5-12-BK M5 0.8 12 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 BK CAD 请求报价
LEME-5-12-SG M5 0.8 12 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 SG CAD 请求报价
LEME-5-12-OR M5 0.8 12 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 OR CAD 请求报价
LEME-5-16-BK M5 0.8 16 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 BK CAD 请求报价
LEME-5-16-SG M5 0.8 16 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 SG CAD 请求报价
LEME-5-16-OR M5 0.8 16 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 OR CAD 请求报价
LEME-5-20-BK M5 0.8 20 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 BK CAD 请求报价
LEME-5-20-SG M5 0.8 20 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 SG CAD 请求报价
LEME-5-20-OR M5 0.8 20 45 35.5 39 24.5 4.2 13 10 18 42 2.7 16 OR CAD 请求报价
LEME-5-25-BK M5 0.8 25 45 35.5 39 24.5 4.2 13 10 18 42 2.7 17 BK CAD 请求报价
LEME-5-25-SG M5 0.8 25 45 35.5 39 24.5 4.2 13 10 18 42 2.7 17 SG CAD 请求报价
LEME-5-25-OR M5 0.8 25 45 35.5 39 24.5 4.2 13 10 18 42 2.7 17 OR CAD 请求报价
LEME-5-32-BK M5 0.8 32 45 35.5 39 24.5 4.2 13 10 18 42 2.7 18 BK CAD 请求报价
LEME-5-32-SG M5 0.8 32 45 35.5 39 24.5 4.2 13 10 18 42 2.7 18 SG CAD 请求报价
LEME-5-32-OR M5 0.8 32 45 35.5 39 24.5 4.2 13 10 18 42 2.7 18 OR CAD 请求报价
LEME-5-40-BK M5 0.8 40 45 35.5 39 24.5 4.2 13 10 18 42 2.7 19 BK CAD 请求报价
LEME-5-40-SG M5 0.8 40 45 35.5 39 24.5 4.2 13 10 18 42 2.7 19 SG CAD 请求报价
LEME-5-40-OR M5 0.8 40 45 35.5 39 24.5 4.2 13 10 18 42 2.7 19 OR CAD 请求报价
LEME-5-50-BK M5 0.8 50 45 35.5 39 24.5 4.2 13 10 18 42 2.7 20 BK CAD 请求报价
LEME-5-50-SG M5 0.8 50 45 35.5 39 24.5 4.2 13 10 18 42 2.7 20 SG CAD 请求报价
LEME-5-50-OR M5 0.8 50 45 35.5 39 24.5 4.2 13 10 18 42 2.7 20 OR CAD 请求报价

＊1：　最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LEME
手柄部 尼龙6（各种颜色）
螺纹部 SUM22L
无电解镀镍
止动螺丝 钢
无电解镀镍
锯齿环（插件） 锌压铸件
弹簧 不锈钢丝

特点

  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • M3-M16的丰富螺纹尺寸。

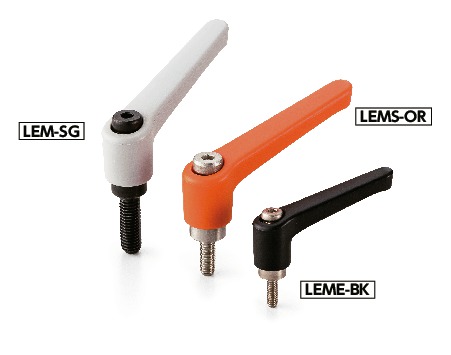

  • 螺纹部材质和表面处理有3种组合。
    LEM----钢制、四氧化三铁保护膜（黑）
    LEME----钢制、无电解镀镍
    LEMS----不锈钢制
  • LEME的钢制螺纹部采用无电解镀镍，提高了耐腐蚀性。
  • 手柄部的颜色分为3种类型。可根据型号的末尾符号进行选择。
末尾符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙

1分钟即可掌握！夹紧手柄的使用方法

相关产品

备有适合利用长孔进行滑动机构的定位、固定的垫圈SWAS-PPK。
SWAS-PPK
