Nabeya Bi-tech

  • 夹紧手柄

LEMS-8-C

塑料夹紧手柄（外螺纹）-带操作按钮

Plastic Clamp Lever with Push Button

安全注意事项使用方法

符号RoHS指令

LEMS-C塑料夹紧手柄（外螺纹）-带操作按钮

形状図

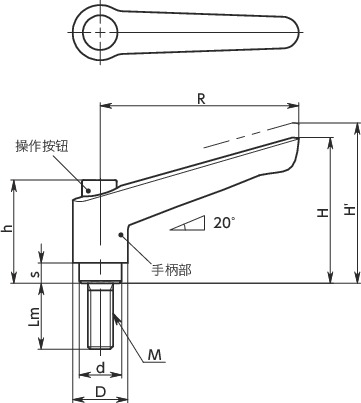

LEMS-C塑料夹紧手柄（外螺纹）-带操作按钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M8
Lm
所有
16
20
25
32
40
50
63
主体颜色
所有
BK
OR
SG

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 Lm R H H' h s D d 齿数 最大载荷
（N）		 最大紧固力
（kN）		 主体颜色 质量
（g）		 CAD下载 请求报价
LEMS-8-16-BK-CBK M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 39 CAD 请求报价
LEMS-8-20-BK-CBK M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 40 CAD 请求报价
LEMS-8-25-BK-CBK M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 42 CAD 请求报价
LEMS-8-32-BK-CBK M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 43 CAD 请求报价
LEMS-8-40-BK-CBK M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 46 CAD 请求报价
LEMS-8-50-BK-CBK M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 49 CAD 请求报价
LEMS-8-63-BK-CBK M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 53 CAD 请求报价
LEMS-8-16-BK-COR M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 39 CAD 请求报价
LEMS-8-20-BK-COR M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 40 CAD 请求报价
LEMS-8-25-BK-COR M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 42 CAD 请求报价
LEMS-8-32-BK-COR M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 43 CAD 请求报价
LEMS-8-40-BK-COR M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 46 CAD 请求报价
LEMS-8-50-BK-COR M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 49 CAD 请求报价
LEMS-8-63-BK-COR M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 53 CAD 请求报价
LEMS-8-16-BK-CSG M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 39 CAD 请求报价
LEMS-8-20-BK-CSG M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 40 CAD 请求报价
LEMS-8-25-BK-CSG M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 42 CAD 请求报价
LEMS-8-32-BK-CSG M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 43 CAD 请求报价
LEMS-8-40-BK-CSG M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 46 CAD 请求报价
LEMS-8-50-BK-CSG M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 49 CAD 请求报价
LEMS-8-63-BK-CSG M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 BK 53 CAD 请求报价
LEMS-8-16-OR-CBK M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 39 CAD 请求报价
LEMS-8-20-OR-CBK M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 40 CAD 请求报价
LEMS-8-25-OR-CBK M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 42 CAD 请求报价
LEMS-8-32-OR-CBK M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 43 CAD 请求报价
LEMS-8-40-OR-CBK M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 46 CAD 请求报价
LEMS-8-50-OR-CBK M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 49 CAD 请求报价
LEMS-8-63-OR-CBK M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 53 CAD 请求报价
LEMS-8-16-OR-COR M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 39 CAD 请求报价
LEMS-8-20-OR-COR M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 40 CAD 请求报价
LEMS-8-25-OR-COR M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 42 CAD 请求报价
LEMS-8-32-OR-COR M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 43 CAD 请求报价
LEMS-8-40-OR-COR M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 46 CAD 请求报价
LEMS-8-50-OR-COR M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 49 CAD 请求报价
LEMS-8-63-OR-COR M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 53 CAD 请求报价
LEMS-8-16-OR-CSG M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 39 CAD 请求报价
LEMS-8-20-OR-CSG M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 40 CAD 请求报价
LEMS-8-25-OR-CSG M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 42 CAD 请求报价
LEMS-8-32-OR-CSG M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 43 CAD 请求报价
LEMS-8-40-OR-CSG M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 46 CAD 请求报价
LEMS-8-50-OR-CSG M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 49 CAD 请求报价
LEMS-8-63-OR-CSG M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 OR 53 CAD 请求报价
LEMS-8-16-SG-CBK M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 39 CAD 请求报价
LEMS-8-20-SG-CBK M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 40 CAD 请求报价
LEMS-8-25-SG-CBK M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 42 CAD 请求报价
LEMS-8-32-SG-CBK M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 43 CAD 请求报价
LEMS-8-40-SG-CBK M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 46 CAD 请求报价
LEMS-8-50-SG-CBK M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 49 CAD 请求报价
LEMS-8-63-SG-CBK M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 53 CAD 请求报价
LEMS-8-16-SG-COR M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 39 CAD 请求报价
LEMS-8-20-SG-COR M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 40 CAD 请求报价
LEMS-8-25-SG-COR M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 42 CAD 请求报价
LEMS-8-32-SG-COR M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 43 CAD 请求报价
LEMS-8-40-SG-COR M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 46 CAD 请求报价
LEMS-8-50-SG-COR M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 49 CAD 请求报价
LEMS-8-63-SG-COR M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 53 CAD 请求报价
LEMS-8-16-SG-CSG M8 1.25 16 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 39 CAD 请求报价
LEMS-8-20-SG-CSG M8 1.25 20 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 40 CAD 请求报价
LEMS-8-25-SG-CSG M8 1.25 25 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 42 CAD 请求报价
LEMS-8-32-SG-CSG M8 1.25 32 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 43 CAD 请求报价
LEMS-8-40-SG-CSG M8 1.25 40 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 46 CAD 请求报价
LEMS-8-50-SG-CSG M8 1.25 50 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 49 CAD 请求报价
LEMS-8-63-SG-CSG M8 1.25 63 63 46.3 50.3 31 6.5 17.5 13.5 24 120 7 SG 53 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

LEMS-C
手柄部 尼龙6（各种颜色）
螺纹部 SUS303
操作按钮 尼龙6（各种颜色）
锯齿环（插件） 锌压铸件
弹簧 不锈钢丝

特点

  • 带操作按钮的塑料夹紧手柄。外螺纹型。
  • 在位置调整中抬起手柄部时，如果带有操作按钮，则易于施力，操作简单。
  • 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
  • M3-M10的丰富螺纹尺寸。
  • 手柄部分为3种颜色，操作按钮分为3种颜色。可根据型号的符号选择各自的颜色。
  • 手柄部的颜色
符号 手柄部的颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
  • 操作按钮的颜色
符号 操作按钮的颜色
CBK 亚光黑
CSG 亚光银
COR 亚光橙
