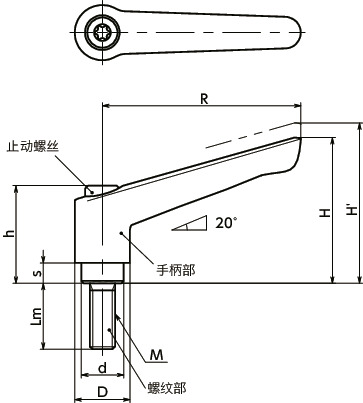

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEMS-8B-20-BK | M8 | 1.25 | 20 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 62 | BK | CAD | 请求报价 |
| LEMS-8B-20-OR | M8 | 1.25 | 20 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 62 | OR | CAD | 请求报价 |
| LEMS-8B-20-SG | M8 | 1.25 | 20 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 62 | SG | CAD | 请求报价 |
| LEMS-8B-25-BK | M8 | 1.25 | 25 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 63 | BK | CAD | 请求报价 |
| LEMS-8B-25-OR | M8 | 1.25 | 25 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 63 | OR | CAD | 请求报价 |
| LEMS-8B-25-SG | M8 | 1.25 | 25 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 63 | SG | CAD | 请求报价 |
| LEMS-8B-32-BK | M8 | 1.25 | 32 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 66 | BK | CAD | 请求报价 |
| LEMS-8B-32-OR | M8 | 1.25 | 32 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 66 | OR | CAD | 请求报价 |
| LEMS-8B-32-SG | M8 | 1.25 | 32 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 66 | SG | CAD | 请求报价 |
| LEMS-8B-40-BK | M8 | 1.25 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 70 | BK | CAD | 请求报价 |
| LEMS-8B-40-OR | M8 | 1.25 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 70 | OR | CAD | 请求报价 |
| LEMS-8B-40-SG | M8 | 1.25 | 40 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 70 | SG | CAD | 请求报价 |
| LEMS-8B-50-BK | M8 | 1.25 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 73 | BK | CAD | 请求报价 |
| LEMS-8B-50-OR | M8 | 1.25 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 73 | OR | CAD | 请求报价 |
| LEMS-8B-50-SG | M8 | 1.25 | 50 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 73 | SG | CAD | 请求报价 |
| LEMS-8B-63-BK | M8 | 1.25 | 63 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 77 | BK | CAD | 请求报价 |
| LEMS-8B-63-OR | M8 | 1.25 | 63 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 77 | OR | CAD | 请求报价 |
| LEMS-8B-63-SG | M8 | 1.25 | 63 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 77 | SG | CAD | 请求报价 |
| LEMS-8B-80-BK | M8 | 1.25 | 80 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 82 | BK | CAD | 请求报价 |
| LEMS-8B-80-OR | M8 | 1.25 | 80 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 82 | OR | CAD | 请求报价 |
| LEMS-8B-80-SG | M8 | 1.25 | 80 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 100 | 7 | 82 | SG | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LEMS | |
|---|---|
| 手柄部 | 尼龙6（各种颜色） |
| 螺纹部 | SUS303 |
| 止动螺丝 | 不锈钢 |
| 锯齿环（插件） | 锌压铸件 |
| 弹簧 | 不锈钢丝 |
特点
- 将锌压铸件制锯齿环插入到塑料制手柄主体中。与金属制螺纹锯齿的咬合也实现了足够的强度。
- M3-M16的丰富螺纹尺寸。
-

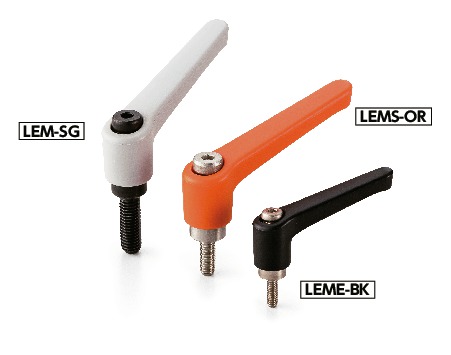

螺纹部材质和表面处理有3种组合。
LEM----钢制、四氧化三铁保护膜（黑）
LEME----钢制、无电解镀镍
LEMS----不锈钢制 - LEME的钢制螺纹部采用无电解镀镍，提高了耐腐蚀性。
- 手柄部的颜色分为3种类型。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
