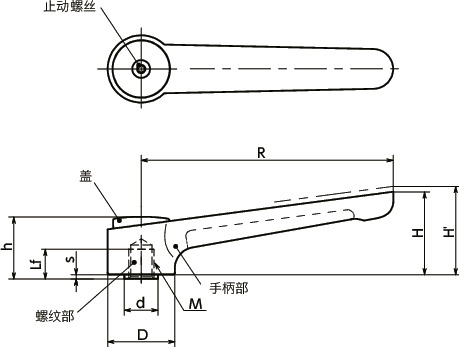

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | R | H | H' | h | s | D | d | 齿数 | 最大载荷＊1 （N） |
最大紧固力＊1 （kN） |
质量 （g） |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LFDFS-145-M16-SG | M16 | 2 | 22 | 145 | 56 | 60 | 42 | 4 | 40 | 23 | 30 | 680 | 43 | 373 | SG | CAD | 请求报价 |
＊1： 最大载荷、最大紧固力的定义请参照“关于夹紧手柄、张紧手柄的使用方法”。⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LFDFS | |
|---|---|
| 手柄部 | 锌压铸件 静电喷涂（各种颜色） |
| 螺纹部 | SUS303 |
| 止动螺丝 | SUS304＊1 |
| 弹簧 | 不锈钢丝 |
| 盖 | 尼龙6（各种颜色） |
＊1： LFDFS-BK经过了黑色氧化膜表面处理。
特点
- 转动半径较大，以较小的力即可获得较大的紧固力。
- 手柄部带有平缓的角度，在控制高度的同时便于手的伸入，并确保有足够的握持手柄的空间。
- 手柄部采用不易形成明显损伤的亚光型静电喷涂。
- 统一的零件颜色设计使产品更具有整体感。
- 分为2种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 手柄部的颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
