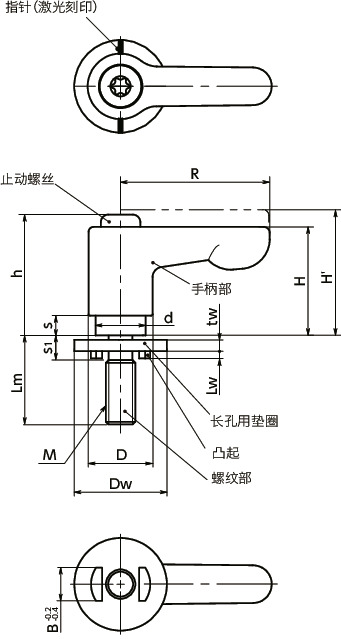

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Dw | tw | Lw | s1 | B＊1 | 齿数 | 最大载荷＊2 (N) |
最大紧固力＊2 (kN) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHCMS-5-12-LWP20-CR | M5 | 0.8 | 12 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 33 | CAD | 请求报价 |
| LHCMS-5-16-LWP20-CR | M5 | 0.8 | 16 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 34 | CAD | 请求报价 |
| LHCMS-5-20-LWP20-CR | M5 | 0.8 | 20 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 34 | CAD | 请求报价 |
| LHCMS-5-25-LWP20-CR | M5 | 0.8 | 25 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 35 | CAD | 请求报价 |
| LHCMS-5-32-LWP20-CR | M5 | 0.8 | 32 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 35 | CAD | 请求报价 |
| LHCMS-5-40-LWP20-CR | M5 | 0.8 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 36 | CAD | 请求报价 |
| LHCMS-5-50-LWP20-CR | M5 | 0.8 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 20 | 2 | 2 | 4 | 5.5 | 18 | 90 | 3.9 | 38 | CAD | 请求报价 |
＊1： 请根据垫圈凸起部B尺寸设定长孔的宽度。
＊2： 关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LHCMS-LWP-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 长孔用垫圈 | SUS303 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

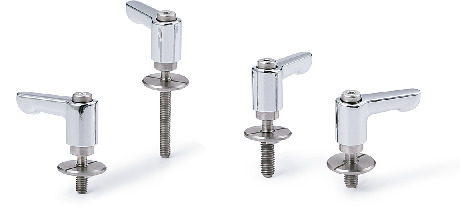

- 装入长孔用垫圈、螺纹部为不锈钢制的微型夹紧手柄。

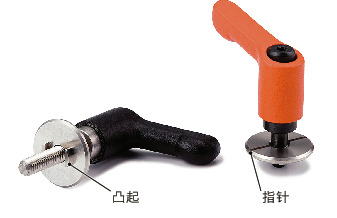

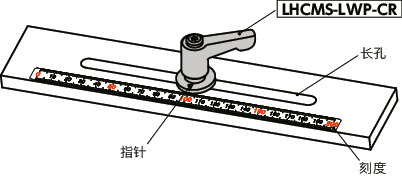

- 由于垫圈座面部的凸起防止垫圈旋转，上方的指针一直指示刻度，因此适用于利用长孔的滑动机构。
- 垫圈被装入到缩颈加工部，可防止脱落。另外，也无需进行垫圈装入作业。
- 垫圈的外径约为螺纹直径的3倍。可针对紧固部位确保充分的座面。
- 手柄形状为扁平型。适用于上部空间受限的用途。
- 转动半径为30mm。省空间。
- 手柄部采用镀铬处理，外观精美。
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项
- 垫圈指针请作为大致参考使用。

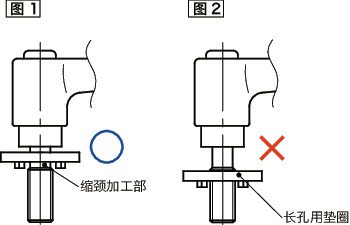

- 紧固手柄之前，如图1所示，请确认垫圈位于缩颈加工部。如图2所示，如果在垫圈卡在螺牙上的状态下进行紧固，则可能会导致垫圈变形。
