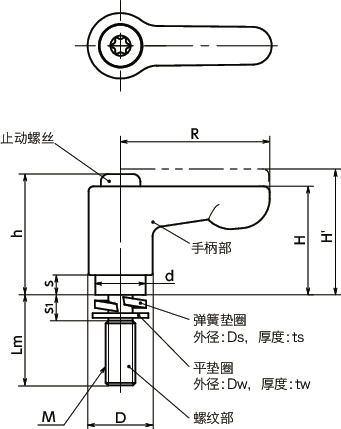

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lm | R | H | H' | h | s | D | d | Ds | ts | Dw | tw | s1 | 齿数 | 最大载荷＊1 (N) |
最大紧固力＊1 (kN) |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LHCMS-5-12-W-CR | M5 | 0.8 | 12 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 30 | CAD | 请求报价 |
| LHCMS-5-16-W-CR | M5 | 0.8 | 16 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 31 | CAD | 请求报价 |
| LHCMS-5-20-W-CR | M5 | 0.8 | 20 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 31 | CAD | 请求报价 |
| LHCMS-5-25-W-CR | M5 | 0.8 | 25 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 32 | CAD | 请求报价 |
| LHCMS-5-32-W-CR | M5 | 0.8 | 32 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 32 | CAD | 请求报价 |
| LHCMS-5-40-W-CR | M5 | 0.8 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 33 | CAD | 请求报价 |
| LHCMS-5-50-W-CR | M5 | 0.8 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 9.2 | 1.3 | 10 | 0.5 | 4 | 18 | 90 | 3.9 | 35 | CAD | 请求报价 |
| LHCMS-6-12-W-CR | M6 | 1 | 12 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 31 | CAD | 请求报价 |
| LHCMS-6-16-W-CR | M6 | 1 | 16 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 31 | CAD | 请求报价 |
| LHCMS-6-20-W-CR | M6 | 1 | 20 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 32 | CAD | 请求报价 |
| LHCMS-6-25-W-CR | M6 | 1 | 25 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 33 | CAD | 请求报价 |
| LHCMS-6-32-W-CR | M6 | 1 | 32 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 34 | CAD | 请求报价 |
| LHCMS-6-40-W-CR | M6 | 1 | 40 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 35 | CAD | 请求报价 |
| LHCMS-6-50-W-CR | M6 | 1 | 50 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 12.2 | 1.5 | 12 | 0.6 | 5 | 18 | 150 | 5.5 | 37 | CAD | 请求报价 |
＊1： 关于最大载荷、最大紧固力的定义⇒关于夹紧手柄、张紧手柄的使用方法
材质、表面处理
| LHCMS-W-CR | |
|---|---|
| 手柄部 | 锌压铸件 镀铬 |
| 螺纹部 | SUS303 |
| 弹簧垫圈 | SUS304 |
| 平垫圈 | SUS304 |
| 止动螺丝 | 不锈钢制 |
| 弹簧 | 不锈钢丝 |
特点

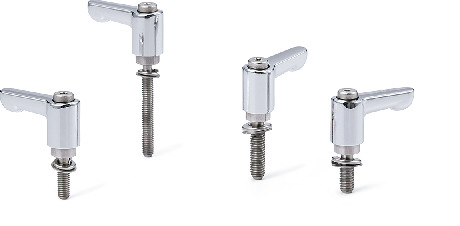

- 装入弹簧垫圈、螺纹部为不锈钢制的微型夹紧手柄。
- 无需进行弹簧垫圈装入作业。
- 特殊形状的平垫圈可防止弹簧垫圈脱落。

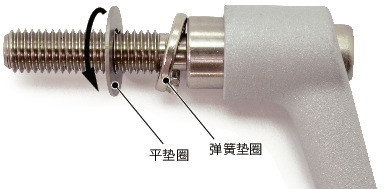

- 沿着螺牙转动平垫圈即可拆卸。也可将弹簧垫圈更换为其他垫圈零部件。
- 手柄形状为扁平型。适用于上部空间受限的用途。
- 转动半径为30mm。省空间。
- 手柄部采用镀铬处理，外观精美。
使用“不会掉落的垫圈”，消除焦躁！垫圈装入型夹紧手柄
1分钟即可掌握！夹紧手柄的使用方法
使用注意事项

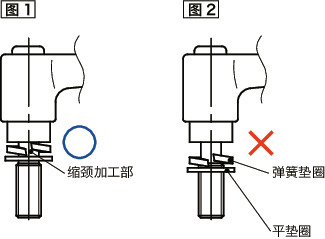

紧固手柄之前，如图1所示，请确认平垫圈位于缩颈加工部。如图2所示，如果在平垫圈卡在螺牙上的状态下进行紧固，则可能会导致平垫圈变形。
使用例
也适用于长孔的紧固。
请将长孔的宽度设定为螺纹公称直径+0.5mm以下。
